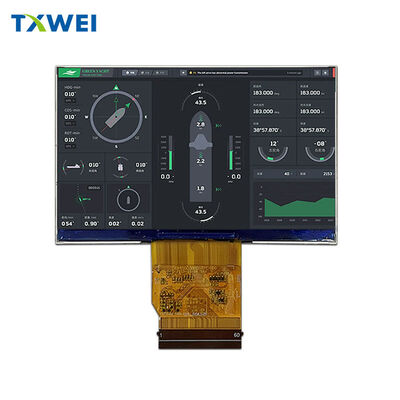

4,5-inch LCD 1920*1080 hoge resolutie hoge helderheid landschap mipi-interface outdoor instrument display LCD-scherm

Kernoverzicht

• Producttype: 4.45" Standaard TFT LCD-module (1920×RGB×1080 pixels)
• Structuur: TFT-paneel + EK79303 Driver IC + FPC + Witte LED-achtergrondverlichting
• Interface: 4-baans MIPI
• Milieuconformiteit: Loodvrij, RoHS-gecertificeerd
• Kijkrichting: Alle hoeken (360° helder zicht)
• Kleurondersteuning: 16,7M kleuren (softwarematig configureerbaar)

Belangrijkste afmetingen & gewicht

• Modulegrootte: 103,50 (B) × 65,30 (H) × 2,50 (D) mm (tolerantie ±0,20 mm tenzij anders aangegeven)
• Actief gebied: 98,50 (H) × 55,40 (V) mm
• Pixel Pitch: 0,0513 (H) × 0,0513 (V) mm
• Pixelindeling: RGB Verticale Stripe
• Geschat gewicht: TBD (Nog te bepalen)
• FPC-specificatie: FPC + PI-dikte = 0,30±0,03 mm (ongevouwen verzonden)

Voeding & achtergrondverlichting

Voeding

• Kernspanning (VCC): 3,0-3,3V (typisch 3,3V)
• Analoge spanning (VSP): 4,8-6,0V (typisch 5,8V)
• Analoge spanning (VSN): -6,0 tot -4,8V (typisch -5,8V)

Achtergrondverlichtingssysteem

• Type: Randverlichting met 18 witte LED's
• Voorwaartse spanning (VF): 16,8-19,2V
• Voorwaartse stroom (IF): Typisch 60mA
• Minimale helderheid: 1500 cd/m² (9-punts gemiddelde)
• Helderheid uniformiteit: Minimaal 80%
• LED-levensduur: 30.000 uur (helderheid daalt tot 50% bij 20mA/LED; verkort bij stroom >25mA/LED)

 Belangrijkste pinfuncties (Vereenvoudigd)

• Voeding/Massa: VCC 3,3V (pinnen 4,5) | Meerdere GND-pinnen voor stabiele werking
• Besturingssignalen: STBYB (Pin7, stand-bymodus: Hoog=normaal, Laag=energiebesparing) | RESET (Pin8, reset-ingang) | U/D (Pin11, verticale scanrichting) | R/L (Pin12, horizontale scanrichting)
• SPI-communicatie: SPI-CS (Pin14) | SPI-SCL (Pin23) | SPI-SDAI (Pin24) | SPI-SDAO (Pin25) | ROM (Pin26, MTP auto-reload controle)
• Data/Klok: D0P/D0N tot D3P/D3N (differentieel data) | CLKP/CLKN (differentieel klok)
• Achtergrondverlichtingsvoeding: LEDA (Pin60, anode) | LEDK (Pin59, kathode)
• Geen verbinding: Meerdere NC-pinnen (niet gebruikt)

 Optische prestaties

• Contrastverhouding: 1000 (min) - 1500 (typ) (gemeten bij 0° kijkhoek)
• Transmissie: 6,4-7,5% (hoog-transmissie polarisator, geen APF & Haze)
• Kleurengamma: 70% NTSC (C-Light)
• Reactietijd: 45ms (Tr+Tf, 25°C/0° hoek)
• Kijkhoek: Horizontaal/verticaal 70° (min) - 80° (typ) (CR>10)
• Chromaticiteit (CIE1931): Rood (x:0,587-0,647, y:0,291-0,351) | Groen (x:0,290-0,350, y:0,491-0,551) | Blauw (x:0,113-0,173, y:0,089-0,149) | Wit (x:0,277-0,337, y:0,292-0,352)

 Milieu & betrouwbaarheid

• Bedrijfs-/opslagtemperatuur: -30°C tot +85°C
• Max. vochtigheid: 90% RV (geen condensatie)
• Geslaagde tests: Opslag/werking bij hoge/lage temperatuur (85°C/-30°C, 96 uur) | Hoge temperatuur/vochtigheid (60°C/90%RV, 96 uur) | Thermische schok (-30°C↔85°C, 10 cycli)
• Acceptatiecriteria: Geen functionele defecten, ontbrekende segmenten, lekkage, bellen of losse onderdelen

 Belangrijke opmerkingen

• TP-venster suggestie: Eenzijdige grootte 0,3-0,5 mm groter dan het actieve gebied van de LCM
• Kritische parameters: Gemarkeerd met "*" in originele specificaties; Referentieparameters in "()", CPK-parameters in "[]"
• Verpakkingsmethode: TBD (neem contact op met de leverancier voor de laatste details)
