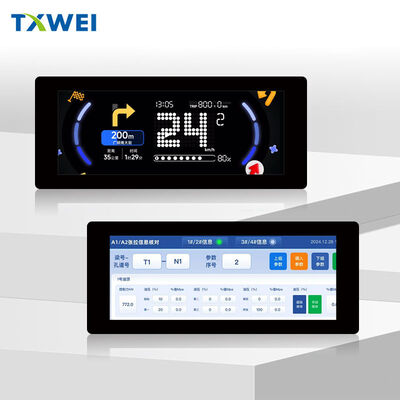

6.2inch 480*1280 interface MIPI TFT touch twee wielen instrumenten scherm assemblage module INCELL scherm

TXW620009B0-CTP-product diepgaande analyse

1Dit is geen gewoon 6-inch scherm, maar een precieze kaart slot voor de "verticale balk in de vorm van auto meter scherm"

De meeste 6,2 inch schermen op de markt zijn landschap (16:9), terwijl deze 480 × 1280 een verticale streepverhouding van 3:8. This seemingly niche resolution precisely hits the biggest pain point of the current intelligent upgrade of two wheeled vehicles (electric motorcycles/bicycles) - the traditional circular or landscape instrument panel occupies too much space in the narrow and long handle areaHet verticale lijnscherm kan perfect in het midden van het stuur worden ingebed, waarbij het navigatie-informatie-displaygebied behouden blijft zonder dat dit van invloed is op het rijzicht.

1200nits helderheid is geen groot probleem op het gebied van mobiele telefoons, maar het is een entry-level auto standaard op het gebied van auto instrumenten (vergelijk:iPhone buiten helderheid is ongeveer 1000-1200 nits)Dit betekent dat de rijder in direct zonlicht op de middag de snelheid en het batterijniveau nog steeds duidelijk kan zien, in plaats van in een "zwartbord" te veranderen zoals bij een normaal scherm.

2De waarde van de In Cell structuur is ernstig onderschat.

De parametertabel bevat alleen het woord 'Incell', maar dit omvat twee technische beslissingen:
Diktebeheersing: De totale dikte is 5,68 mm, inclusief de touchlaag. De traditionele G+G-structuur (glas+glas) vereist meestal 7-8 mm, maar deze kan een niveau van 5 mm bereiken,Dit betekent dat het totale ID-ontwerp van de machine agressiever kan zijn, zoals het maken van een gestroomlijnd instrument deksel dicht bij het handvat, in plaats van uitsteken blokken.

Touch-ervaring: In Cell integreert aanraaksensoren in het LCD-paneel, waardoor de gevoeligheid van natte aanraking en handschoenen aanzienlijk wordt verbeterd in vergelijking met externe aanraking.Dit is essentieel voor het rijden op regenachtige dagen of het werken met motorfietshandschoenenAls u een regulier elektrisch dashboard hebt gebruikt, weet u hoe pijnlijk het is om het niet met natte handen te kunnen aanraken.

3, Kostenimplicaties van MIPI 4 Lane-interface

Het gebruik van MIPI in plaats van RGB geeft aan dat de bestuurder IC JD9265T ondersteunt high-speed seriële transmissie.
EMC-elektromagnetische compatibiliteit is beter: er zijn grote interferentiebronnen zoals motoren en controllers in het tweewielige voertuig,en het differentiaalsignaal van MIPI is meer anti-interferentie dan parallelle RGB

Verdunning van de bedrading: 40PIN bespaart ruimte in vergelijking met RGB 50+PIN en is flexibeler bij het passeren van handvatbuigen
Vermindering van het stroomverbruik: voor apparaten op batterijen zoals tweewielers is elke afname van de standby-stroom van 10 mA een verkooppunt

4, Betrouwbaarheidstechniek achter temperatuurparameters

-30 °C~+85 °C wordt niet toevallig geschreven. -30 °C betekent dat de eerste start in de wintermorgen in Heilongjiang het LCD niet bevriezen of langzaam reageren;+85 °C betekent dat er geen vloeistoflekken of touch drift zal zijn als gevolg van de blootstelling aan de middagzon in Hainan en de eigen verwarming van het apparaat (die 90 °C in de doos kan bereiken).

Er dient bijzondere aandacht te worden besteed aan de opslagtemperatuur van -40 °C tot 90 °C, die breder is dan de werktemperatuur.Dit houdt rekening met vervoersscenario's - van koelketenlogistiek in Shenzhen fabrieken tot magazijnen in het noordoosten van China, of het rechtstreeks vervoeren van zonlicht in containers in de zomer, waar apparatuur tegen extreme temperaturen kan.Dit is het wezenlijke verschil tussen auto- en consumentenkwaliteit.

5, Belangrijkste aanmaningen voor structureel ontwerp (aan ID-ingenieurs)

Er is een tussenruimte van 10 mm tussen de buitenste afmetingen van 62,29 × 163,36 mm en de aanraak afmetingen van 72,43 × 176,65 mm. Dit geeft aan dat:
Er is een cirkel van BM-gebied (zwarte rand) buiten het LCD AA-gebied (54,43 × 146,65 mm)

De touchlaag is een cirkel groter dan het scherm en kan touchknopgebieden of eenvoudig montagevergunning bevatten
Bij het ontwerpen van de behuizing dient te worden opgemerkt dat de vensteropening minstens 1,5 mm groter moet zijn dan één zijde van het AA-gebied (om te voorkomen dat door tolerantie witte randen ontstaan),maar het tastbare gebied kan zich uitstrekken tot aan de rand van de behuizing voor een "grensloos" effect

Dikte richting: het LCD-scherm is 4,38 mm dik en de totale dikte van het touchpaneel is 5,68 mm, wat aangeeft dat de stapelhoogte van het touchpaneel + FPC + achterlichtstructuur slechts 1,3 mm is,die behoort tot het ultradunne ontwerp. Maar let op of deze 5,68 mm een schuim-/lijmondersteuning omvat?

6, Suggesties voor precieze stakingen in toepassingsscenario's

Gebruik de lange zijde van 1280 om een gesegmenteerde gebruikersinterface te maken - bovenste helft navigatie (vergemakkelijkt kaartweergave), middelste snelheid en onderste helft muziekbesturing.1200nits helderheid ondersteunt automatische lichtgevoelige aanpassing (maximale helderheid overdag, automatisch verlaagd tot onder 200nits's nachts om schitteringen te voorkomen).

Centrale besturing van landbouwmachines: landbouwmachines hebben hoge trillingen en stof.Stel de klant voor om AG anti-glansfilm (hoge helderheid zonder filmverdunning) en bufferbeugel toe te voegenDe I2C-touch-interface kan het redundante ontwerp van fysieke knoppen ondersteunen (in geval van een tastfalen kan de I2C-bus worden aangesloten op een fysiek toetsenbord).

Medische apparatuur: deze maat is geschikt voor draagbare echografie- of monitoringsapparaten.Het ontwerp van de afscherming van MIPI-interfaces vereist extra aandacht.. - De startvermogen bij lage temperaturen van 30 °C is geschikt voor noodgevallen in de buitenlucht.
