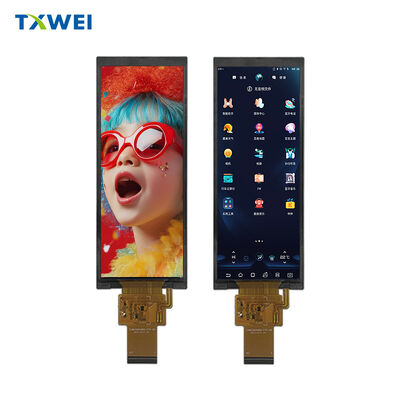

6.2 inch 480*1280 tweewielig voertuig instrument strip MIPI interface display medische instrument lcd-scherm

Dit 'lang scherm' van 6,2 inch is misschien het beste antwoord voor het instrumentenpaneel van een tweewieler
Wanneer elektrische voertuigen moeite hebben met bereik en motoren, wordt een goed scherm een nieuw slagveld voor differentiatie.

一Laten we eerst kijken naar de harde kracht: welke pijnpunten lost het op?
De meeste schermen op de markt hebben een helderheid van slechts 400-600 nits, waardoor het moeilijk is om de snelheid duidelijk te zien onder het zonlicht van de middag.Deze TXW620009B0 haalt de helderheid rechtstreeks naar 1200nits - gelijk aan het piekhelderheidsniveau van een iPhone buiten.

Maar dit is nog maar de basis. Een echt deskundige hardware manager zal deze set van gegevens opmerken:

480 x 1280 resolutie. 6,2 inch verticaal scherm.

Niet het traditionele landschapsdisplay in 16:9, maar een verticale balkverhouding van 3:8
Perfecte aanpassing aan de centrale installatiepositie van elektrische voertuigen, de smalle en lange vorm belemmert het rijzicht niet
Bovenste helft navigatie, middelste snelheid, onderste helft batterij/versnelling, duidelijke informatielaagvorming

Werktemperatuur: -30 °C~+85 °C

De eerste opstart in de vroege ochtend van de winter in het noorden zal niet veroorzaken dat de LCD te bevriezen

Zuidelijke middagzonnexpositie+interne verwarming van het apparaat, aanraking zal niet drijven (opmerking: dit is een pure weergave, aanraking moet extern zijn uitgerust)
De opslagtemperatuur houdt zelfs rekening met de extreme logistieke omgeving van -40 °C~90 °C

MIPI 4 Lane-interface

In vergelijking met traditionele RGB-interfaces bespaart het meer dan 30% energie, wat cruciaal is voor producten zoals tweewielers die "duur zijn in elke centimeter elektriciteit"
40PIN dunne kabel, flexibeler bij de bocht van het stuur, sterkere EMC anti-interferentie vermogen

二Ingenieurswijsheid verborgen in parameters.
Hoe is het bereikt met een dikte van slechts 4,38 mm?
De externe afmetingen zijn 62,29 × 163,36 × 4,38 mm (dikte), wat behoort tot de ultradunne laag onder 6-inch schermen.
Traditionele autoschermen hebben vaak een dikte van 6-8 mm vanwege het gebruik van G + G externe touch of dikke ijzeren frame-structuren.Dit product heeft een geïntegreerd ontwerp van Incell (touch versie TXW620009B0-CTP), waarbij de touchlaag in het interieur van het displaypaneel wordt geïntegreerd.

Het belang van ID-ontwerpers:
Kan een gestroomlijnde instrument dekking die dichter bij het handvat
De stapelruimte van de hele machine wordt vrijgegeven door 2-3mm, waardoor waardevolle ruimte voor de batterij of moederbord
Na het laden is het "ophangingsgevoel" sterker en visueel lichter
Ontwerplogic voor beeldschermgebied 54,43 × 146,65 mm
De grootte van dit AA-gebied (actief gebied) betekent:
Scherm/lichaamverhouding van ongeveer 87% (berekend als beeldscherm/buitenscherm)
Er is een procesrand van ongeveer 4 mm rond, die niet alleen ervoor zorgt dat het BM-gebied (zwarte rand) niet overstroomt, maar ook voldoende schuimcompressie ruimte laat voor de structurele waterdichtheid
De hoogte van 146,65 mm past perfect bij de breedte van een volwassen handpalm, waardoor de duim van nature de onderste helft van het scherm kan raken wanneer u het handvat met één hand houdt

三Het is geen universeel scherm, maar het kan drie verschillende scenario's precies vastleggen.

▶ Intelligent instrumentenpaneel voor voertuigen met twee wielen (kernscenario)
Het dashboard van 48V/72V elektrische voertuigen wordt van een "batterijwijzer" naar een "volle kleur intelligent scherm" opgewaardeerd.De 1200 nits hoge helderheid van dit scherm lost het probleem van het zicht buiten op., de verticale schermverhouding lost het probleem van beperkte handvatruimte op, en het MIPI lage stroomverbruik lost het probleem van de batterijduur op.
Nog belangrijker is dat de prijs slechts ¥ 53 inclusief belasting is voor een partij 3K, wat 60% goedkoper is dan geïmporteerde standaard-schermen voor auto's en niet veel duurder is dan schermen voor consumenten.Maar de prestaties en betrouwbaarheid zijn standaard..

▶ Draagbare medische apparatuur
Voor handheld-ultrasound- en mobiele monitors is 6,2 inch het gouden evenwicht tussen "het beeld duidelijk willen zien" en "het niet te zwaar willen hebben".38mm betekent dat de hele machine kan bereiken binnen 2cm, en de helderheid van 1200nits stelt artsen in staat om golven duidelijk te zien, zelfs in buitensituaties of bij sterk ambulancelicht.

▶ Centrale bediening van landbouw- en bouwmachines
De werkomgeving van tractoren en oogstmachines is sterk trillend, met veel stof en een groot temperatuurverschil.-30 °C koude start zorgt voor normaal gebruik in de winter in het noordoosten van China, en de stabiliteit van de MIPI-interface is veel groter dan die van een gemakkelijk losse RGB-pin.

四"Selectievoorstel: met aanraking of puur display?"
Er zijn momenteel twee versies van dit model:
TXW620009B0: Pure display versie (dit document), vereist extern contact met het bedieningspaneel of fysieke knoppen
TXW620009B0-CTP: geïntegreerde versie met Incell touch (totaal dikte 5,68 mm)

Als u de pure weergave kiest:
Het project heeft een fysiek knopschema dat geen aanraakbeheer vereist

Vermogen voor extreme ultra-dunne (4,38 mm vs 5,68 mm)
Ik wil de touch-oplossing zelf aanpassen (zoals een speciale touch-IC die natte handen/handschoenen ondersteunt)

Als u de touch versie kiest:
Ik wil een volledig touch UI creëren en een geïntegreerde esthetiek nastreven
Ik wil niet te maken met de kwestie van het passen van tolerantie tussen touchscreen en display
