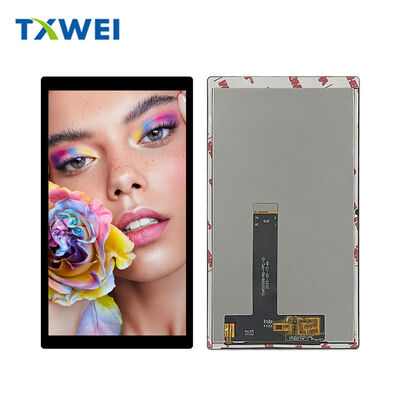

5.5 inch LCD gaming handheld scherm 1080 * 1920 hoge helderheid 700nits motorfiets navigatie scherm

MOQ: 1
Prijs: Onderhandelbaar
Leveringstermijn: 7-16 dagen
Betalingswijze: L/C, D/A, D/P, T/T
Toeleveringskapaciteit: 10000 STUKS
Detailinformatie
Productbeschrijving
Detailinformatie
Plaats van herkomst
SHENZHEN
Merknaam
TXWEI
Certificering
CE FCC ROHS
Modelnummer
TXW550081N0-SY
Document
TXW550081N0-CTP_SPEC.pdf
Aantal pixels:
1080*1920
Kijkrichting:
IPS
Display interface:
MIPI 4 rijstrook
Helderheid:
700 neten
Actief gebied:
68.53*121.82 (mm)
Omtrekgrootte:
70.53*127.28*1.68/75.92*136.3*2.56 (mm)
Bedrijfstemperatuur:
-20+60 ℃
Opslagtemperatuur:
-30+70°C
Aantal pinnen:
40PIN
Markeren:

5.5-inch LCD-gaming handheld scherm

,

1080x1920 hoog helderheid motorfiets display

,

700nits TFT-LCD-navigatiescherm

Productbeschrijving

TXW550081N0-CTP

5,5" FHD IPS TFT LCD-module met capacitieve touch

Productoverzicht

De TXW550081N0-CTP is een premium 5,5-inch TFT LCD-module vervaardigd door Shenzhen Tianxianwei Technology Co., Ltd. Ontworpen voor hoogwaardige toepassingen, combineert deze module verbluffende Full HD-resolutie met responsieve capacitieve touchtechnologie in een compacte, industriële behuizing.
Of u nu handheld apparaten, industriële controllers, medische apparatuur of consumentenelektronica ontwikkelt, dit display levert uitzonderlijke helderheid, kleurnauwkeurigheid en betrouwbare touchprestaties.

Belangrijkste specificaties

Schermgrootte: 5,5 inch (diagonaal)
Resolutie: 1080 × RGB × 1920 (FHD)
Schermtype: IPS TFT LCD (normaal zwart)
Actief gebied: 68,53 (B) × 121,82 (H) mm
Pixelafstand: 0,06345 × 0,06345 mm
Kleurdiepte: 16,7 miljoen kleuren (24-bits RGB)
Kijkrichting: Volledige IPS (alle richtingen)
Driver IC: HX83112-A
Interface: 4-Lane MIPI DSI
Touchtechnologie: Capacitief Touch Panel (CTP)
Moduleafmetingen: 75,92 (B) × 136,30 (H) × 2,56 (D) mm

Superieure visuele prestaties

IPS-technologie voor perfecte kijkhoeken

In tegenstelling tot standaard TN-panelen, zorgt onze In-Plane Switching (IPS) technologie voor consistente kleurweergave en contrast vanuit elke kijkhoek. Of het nu van de zijkant, boven of onder wordt bekeken, uw inhoud blijft levendig en nauwkeurig.

Full HD-resolutie

Met 1080 × 1920 pixels verpakt in een 5,5" scherm, bereikt u ~400 PPI pixeldichtheid voor vlijmscherpe tekst, duidelijke iconen en gedetailleerde beelden. Perfect voor toepassingen die fijne visuele precisie vereisen.

16,7M kleurendiepte

Ondersteuning voor 24-bits RGB-kleur maakt vloeiende gradiënten, natuurlijke huidtinten en kleurnauwkeurigheid van professionele kwaliteit mogelijk voor multimedia-toepassingen.

Fysieke afmetingen

LCM + CTP-modulegrootte: 75,92 mm (B) × 136,30 mm (H) × 2,56 mm (D)
Actief weergavegebied: 68,53 mm (B) × 121,82 mm (H)
Compact ontwerp: Geoptimaliseerd voor apparaten met beperkte ruimte zonder concessies te doen aan het schermoppervlak.

Interface & Connectiviteit

4-Lane MIPI DSI-interface

Hoge snelheid MIPI DSI (Display Serial Interface) met 4 datalanes zorgt voor:
  • Hoge bandbreedte voor vloeiende verversingssnelheden van 60 Hz+
  • Lage EMI voor ruisgevoelige toepassingen
  • Verminderd aantal pinnen vereenvoudigt PCB-ontwerp
  • Laag stroomverbruik verlengt de batterijduur

Pinout van 40-pins FPC-connector

Voeding & Aarde:
  • Pinnen 1-2: GND
  • Pinnen 15, 17: LED+ (Anode)
  • Pinnen 21, 23, 25: LED- (Kathode)
  • Pin 31: LCD_IOVCC (1,8V)
  • Pin 35: VSP (+5,7V)
  • Pin 37: VSN (-5,7V)
  • Pinnen 39-40: GND
MIPI DSI-gegevens:
  • Pinnen 12/14: D0N/D0P (Datalane 0)
  • Pinnen 18/20: D1N/D1P (Datalane 1)
  • Pinnen 30/32: D2N/D2P (Datalane 2)
  • Pinnen 36/38: D3N/D3P (Datalane 3)
  • Pinnen 24/26: CLKN/CLKP (Klok)
Besturingssignalen:
  • Pin 3: CTP_RST (Touch Reset)
  • Pin 4: LCD_RST (LCD Reset, 1,8V, actief laag)
  • Pin 5: CTP_INT (Touch Interrupt)
  • Pin 6: TE (Tearing Effect)
  • Pin 29: PWM (Achtergrondverlichtingsregeling)
Touch I2C-interface:
  • Pin 7: CTP_SDA (Touch I2C-gegevens)
  • Pin 9: CTP_SCL (Touch I2C-klok)
Overige:
  • Pin 8: LCD_ID (NC - Geen verbinding)
  • Pin 11: NC (Geen verbinding)

Geavanceerd achtergrondverlichtingssysteem

Type: Randverlichte witte LED
Aantal LED's: 18 LED's
Voorwaartse spanning: 16,8V ~ 19,2V (typisch: 18V)
Voorwaartse stroom: 60 mA (typisch)
Lichtsterkte: 700 cd/m² (met LCD+CTP)
Levensduur LED: 30.000 uur
Dimregeling: PWM-interface
Pro-tip: De achtergrondverlichting ondersteunt PWM-dimming (Pin 29), waardoor nauwkeurige helderheidsregeling van 0-100% mogelijk is voor energiebeheer en aanpassing aan omgevingslicht.

Geïntegreerd capacitief touchpanel

Projected Capacitive Touch (PCT)technologie levert:
  • Ondersteuning voor multi-touch (doorgaans 5+ punten)
  • Hoge gevoeligheid — reageert op lichte vingeraanrakingen
  • Duurzaamheid — afgedicht oppervlak is bestand tegen vervuiling
  • Optische helderheid — minimale impact op de helderheid van het display
Touch-interface: I²C (SDA/SCL) met speciale interruptlijn (CTP_INT) en resetbesturing (CTP_RST).

Omgeving & Betrouwbaarheid

Gebruiksomstandigheden

Bedrijfstemperatuur: -20°C ~ +60°C
Opslagtemperatuur: -30°C ~ +70°C
Bedrijfsvochtigheid: 20% ~ 90% RH

Betrouwbaarheidstests

✓ Hoge temperatuur opslag: +70°C / 96 uur
✓ Lage temperatuur opslag: -30°C / 96 uur
✓ Hoge temperatuur bedrijf: +60°C / 96 uur
✓ Lage temperatuur bedrijf: -20°C / 96 uur
✓ Thermische schok: -20°C ↔ +60°C, 10 cycli
✓ Vochtigheidsbestendigheid: 50°C × 90% RH / 96 uur

Elektrische kenmerken

I/O-voedingsspanning (VDDIO):
  • Minimum: 1,8V
  • Typisch: 1,8V
  • Maximum: 3,3V
Positieve analoge spanning (VSP):
  • Minimum: 4,8V
  • Typisch: 5,7V
  • Maximum: 6,0V
Negatieve analoge spanning (VSN):
  • Minimum: -6,0V
  • Typisch: -5,7V
  • Maximum: -4,8V
Vereisten voor voedingssequentie:
  • VDD1 stijgtijd: 20μs ~ 2ms
  • VSP/VSN stijgtijd: 100μs ~ 5ms
  • Correcte volgorde vereist voor betrouwbare opstart

Ideale toepassingen

Consumentenelektronica

  • Handheld gamingapparaten
  • Draagbare mediaspelers
  • High-end afstandsbedieningen

Industrieel

  • HMI-bedieningspanelen
  • Test- en meetapparatuur
  • Industriële tablets

Medisch

  • Draagbare diagnostische apparaten
  • Patiëntbewakingssystemen
  • Medische tablets

Automotive

  • Dashboarddisplays
  • Infotainmentsystemen
  • Entertainment achterin

Bestelinformatie

Modelnummer: TXW550081N0-CTP
Beschrijving: 5,5" FHD IPS LCD + Capacitief Touch Panel
Maatwerkopties beschikbaar:
  • Verbetering van de helderheid (tot 1000+ nits)
  • Aanpassing van het dekglas (AG/AR/AF-coatings)
  • Wijzigingen in FPC-lengte en connector
  • Aanpassing van de firmware van de touchcontroller
