DETAILS VAN DE PRODUCTEN

Thuis > Producten >

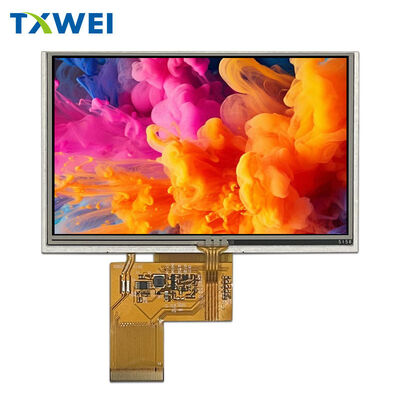

Groothandel 5-inch 800*480 TFT resistief touchscreen industriële controleapparatuur display monitoring monitor LCD-scherm

Producten

Groothandel 5-inch 800*480 TFT resistief touchscreen industriële controleapparatuur display monitoring monitor LCD-scherm

MOQ:	Onderhandelen
Prijs:	negotiate
Standaardverpakking:	Karton
Leveringstermijn:	16 dagen
Toeleveringskapaciteit:	10000 STUKS

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

Shenzhen, Guangdong

Merknaam

TXWEI

Certificering

ISO9001 IS014001 IATF16949

Modelnummer

TXW500152N0-RTP

Document

Markeren:

5-inch TFT LCD resistief touchscreen

LCD-monitor voor industriële controleapparatuur

800*480 TFT-display met garantie

Productbeschrijving

¢ TXW500152N0-RTP ¢

5.0" industriële WVGA TFT LCD + RTP

800 x 480 resolutie. 24-bits RGB. Resistieve aanraking.

◆ Waarom deze tentoonstelling?

▸ Schitterende WVGA-beelden

800×RGB×480 resolutie levert scherpe, levendige beelden voor industriële interfaces. 16.7M ware kleuren aangedreven door ILITEK ILI6122+ILI5960 dual-chip driver architectuur.135 mm pixelpitch zorgt voor leesbaarheid van tekst en helderheid van iconen op armlengte.

▸ Betrouwbare resistente aanraking

Geïntegreerd 4-draad resistief touchpaneel (RTP) de betrouwbare keuze voor industriële omgevingen. Werkt vlekkeloos met handschoenen, stylussen of blote vingers.Geen capacitieve storingsproblemen in elektrisch lawaaierige fabrieksvloeren.

▸ 6 uur Optimaal zicht

Ideaal voor besturingspanelen boven ooghoogte, kiosken en ingebouwde systemen waar de gebruiker naar het scherm kijkt.

▸ Gebouwd voor extreme omstandigheden

→ Werkt:-20°C tot +70°C→ Opbergen:-30°C tot +80°C→ Vochtigheid:Tot 90% RH

Dit scherm slaagt goed bij 96 uur opslag bij hoge temperaturen (+80°C), 96 uur opslag bij lage temperaturen (-30°C) en 50-cyclus thermische schoktest (-20°C/70°C).

◆ Technische specificaties

Display Core• Paneltype: TFT-actieve matrix, normaal wit transmisief • Resolutie: 800 ((H) × 480 ((V) pixels • Kleurdiepte: 16,7M (24-bit RGB) • Pixelopstelling: RGB verticale strook • Actief gebied: 108.00 mm × 64.80mm • Zichtrichting: 6 uur • Bestuurder IC: ILITEK ILI6122 + ILI5960

Aanraaksysteem• Type: 4-draad resistief touchpaneel (RTP) • Interface: Analoog positiesensor • Activering: drukgebaseerd (handschoencompatibel) • Duurzaamheid: geschikt voor miljoenen aanrakingen

Achterlicht• Type: randverlichte witte LED-array • LED-telling: 12 chips (6 series × 2 parallel) • Voorspanning: 17,4 V ~ 19,8 V • Voorstroom: typisch 40 mA • Lichtsterkte:240 cd/m2 (typisch bij LCD+RTP) • Levensduur: 30.000 uur bij 50% helderheid

Elektrische interface• Video: 24-bits parallel RGB (R0-R7, G0-G7, B0-B7) • Clock: DCLK pixel clock input • Sync: HSYNC, VSYNC, DE (data enable) • Control: DISP (display on/off) • Power: VDD 3.0~3.6V (3.3V typisch)

Fysieke afmetingen• Grootte van de module: 120,70 mm × 75,80 mm × 2,80 mm • Met RTP: 116,80 mm × 72,60 mm × 4,15 mm • Gewicht: TBD • FPC: 40-pin, 0,5 mm pitch

◆ Pintoewijzing (40-Pin FPC)

Energie en achtergrondverlichting1 LEDK ️ achterlichtkathode (??) 2 LEDA ️ achterlichtanode (+) 3 GND ️ Ground 4 VDD ️ Logische voedingsbron (3.3V)

RGB-gegevensbus5~12 R0-R7 ¢ Rode gegevens (LSB tot MSB) 13~20 G0-G7 ¢ Groene gegevens (LSB tot MSB) 21~28 B0-B7 ¢ Blauwe gegevens (LSB tot MSB)

Timing & Control29 GND 30 DCLK GROUND Pixelklok 31 DISP Display 32 HSYNC Horizontale synchronisatie 33 VSYNC Verticale synchronisatie 34 DE Gegevens 35 NC Geen verbinding 36 GND Ground

Aanraking (NC op FPC  RTP afzonderlijk gebonden)37 XR ️ Aanraking rechts (NC op FPC) 38 YD ️ Aanraking naar beneden (NC op FPC) 39 XL ️ Aanraking links (NC op FPC) 40 YU ️ Aanraking naar boven (NC op FPC)

◆ Tijdkenmerken

Verplichtingen voor de klok• DCLK Frequentie: 33,3 MHz typisch (50 MHz max.) • Vernieuwing: 60Hz stabiele framerate

Horizontale timing• Actief scherm: 800 klokcycli • Totaal lijntijd: 1056 typisch (862~1200 bereik) • HSD puls: 1~40 uur • Achterveranda: 46 uur • Voorveranda: 16~354 uur

Verticale timing• Actief scherm: 480 lijnen • Totaal beeldtijd: 525 typisch (510~650 bereik) • VSD puls: 1~20 lijnen • Achterveranda: 23 lijnen • Voorveranda: 7~147 lijnen

◆ Toepassingsscenario's

Taggen:

Producten

MOQ:	Onderhandelen
Prijs:	negotiate
Standaardverpakking:	Karton
Leveringstermijn:	16 dagen
Toeleveringskapaciteit:	10000 STUKS

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

Shenzhen, Guangdong

Merknaam

TXWEI

Certificering

ISO9001 IS014001 IATF16949

Modelnummer

TXW500152N0-RTP

Document

TXW500152N0-RTP_SPEC.pdf

Min. bestelaantal:

Onderhandelen

Prijs:

negotiate

Verpakking Details:

Karton

Levertijd:

16 dagen

Levering vermogen:

10000 STUKS

Markeren

5-inch TFT LCD resistief touchscreen

LCD-monitor voor industriële controleapparatuur

800*480 TFT-display met garantie

Productbeschrijving

¢ TXW500152N0-RTP ¢

5.0" industriële WVGA TFT LCD + RTP

800 x 480 resolutie. 24-bits RGB. Resistieve aanraking.

◆ Waarom deze tentoonstelling?

▸ Schitterende WVGA-beelden

800×RGB×480 resolutie levert scherpe, levendige beelden voor industriële interfaces. 16.7M ware kleuren aangedreven door ILITEK ILI6122+ILI5960 dual-chip driver architectuur.135 mm pixelpitch zorgt voor leesbaarheid van tekst en helderheid van iconen op armlengte.

▸ Betrouwbare resistente aanraking

Geïntegreerd 4-draad resistief touchpaneel (RTP) de betrouwbare keuze voor industriële omgevingen. Werkt vlekkeloos met handschoenen, stylussen of blote vingers.Geen capacitieve storingsproblemen in elektrisch lawaaierige fabrieksvloeren.

▸ 6 uur Optimaal zicht

Ideaal voor besturingspanelen boven ooghoogte, kiosken en ingebouwde systemen waar de gebruiker naar het scherm kijkt.

▸ Gebouwd voor extreme omstandigheden

→ Werkt:-20°C tot +70°C→ Opbergen:-30°C tot +80°C→ Vochtigheid:Tot 90% RH

Dit scherm slaagt goed bij 96 uur opslag bij hoge temperaturen (+80°C), 96 uur opslag bij lage temperaturen (-30°C) en 50-cyclus thermische schoktest (-20°C/70°C).

◆ Technische specificaties

Display Core• Paneltype: TFT-actieve matrix, normaal wit transmisief • Resolutie: 800 ((H) × 480 ((V) pixels • Kleurdiepte: 16,7M (24-bit RGB) • Pixelopstelling: RGB verticale strook • Actief gebied: 108.00 mm × 64.80mm • Zichtrichting: 6 uur • Bestuurder IC: ILITEK ILI6122 + ILI5960

Aanraaksysteem• Type: 4-draad resistief touchpaneel (RTP) • Interface: Analoog positiesensor • Activering: drukgebaseerd (handschoencompatibel) • Duurzaamheid: geschikt voor miljoenen aanrakingen

Achterlicht• Type: randverlichte witte LED-array • LED-telling: 12 chips (6 series × 2 parallel) • Voorspanning: 17,4 V ~ 19,8 V • Voorstroom: typisch 40 mA • Lichtsterkte:240 cd/m2 (typisch bij LCD+RTP) • Levensduur: 30.000 uur bij 50% helderheid

Elektrische interface• Video: 24-bits parallel RGB (R0-R7, G0-G7, B0-B7) • Clock: DCLK pixel clock input • Sync: HSYNC, VSYNC, DE (data enable) • Control: DISP (display on/off) • Power: VDD 3.0~3.6V (3.3V typisch)

Fysieke afmetingen• Grootte van de module: 120,70 mm × 75,80 mm × 2,80 mm • Met RTP: 116,80 mm × 72,60 mm × 4,15 mm • Gewicht: TBD • FPC: 40-pin, 0,5 mm pitch

◆ Pintoewijzing (40-Pin FPC)

Energie en achtergrondverlichting1 LEDK ️ achterlichtkathode (??) 2 LEDA ️ achterlichtanode (+) 3 GND ️ Ground 4 VDD ️ Logische voedingsbron (3.3V)

RGB-gegevensbus5~12 R0-R7 ¢ Rode gegevens (LSB tot MSB) 13~20 G0-G7 ¢ Groene gegevens (LSB tot MSB) 21~28 B0-B7 ¢ Blauwe gegevens (LSB tot MSB)

Timing & Control29 GND 30 DCLK GROUND Pixelklok 31 DISP Display 32 HSYNC Horizontale synchronisatie 33 VSYNC Verticale synchronisatie 34 DE Gegevens 35 NC Geen verbinding 36 GND Ground

Aanraking (NC op FPC  RTP afzonderlijk gebonden)37 XR ️ Aanraking rechts (NC op FPC) 38 YD ️ Aanraking naar beneden (NC op FPC) 39 XL ️ Aanraking links (NC op FPC) 40 YU ️ Aanraking naar boven (NC op FPC)

◆ Tijdkenmerken

Verplichtingen voor de klok• DCLK Frequentie: 33,3 MHz typisch (50 MHz max.) • Vernieuwing: 60Hz stabiele framerate

Horizontale timing• Actief scherm: 800 klokcycli • Totaal lijntijd: 1056 typisch (862~1200 bereik) • HSD puls: 1~40 uur • Achterveranda: 46 uur • Voorveranda: 16~354 uur

Verticale timing• Actief scherm: 480 lijnen • Totaal beeldtijd: 525 typisch (510~650 bereik) • VSD puls: 1~20 lijnen • Achterveranda: 23 lijnen • Voorveranda: 7~147 lijnen

◆ Toepassingsscenario's
