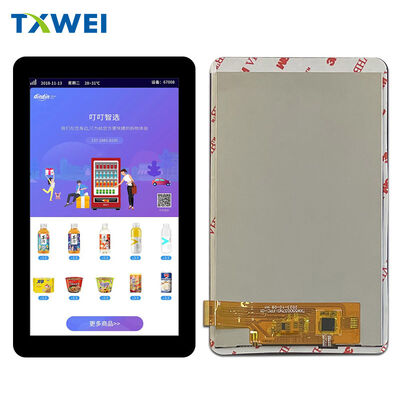

5,5-inch FHD verticaal IPS aanraakscherm 1080*1920 resolutie TFT LCD-scherm mipi-interface

Producten

5,5-inch FHD verticaal IPS aanraakscherm 1080*1920 resolutie TFT LCD-scherm mipi-interface

MOQ:	Onderhandelen
Prijs:	negotiate
Standaardverpakking:	Karton
Leveringstermijn:	16 dagen
Toeleveringskapaciteit:	10000 STUKS

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

Shenzhen, Guangdong

Merknaam

TXWEI

Certificering

ISO9001 IS014001 IATF16949

Modelnummer

TXW550037N0-SN

Document

Markeren:

5 5-inch FHD verticaal IPS LCD-scherm

MIPI-de Vertoning van Interfacetft lcd

Productbeschrijving

TXW550037N0-SN 5,46" FHD+ IPS-scherm met geïntegreerde capacitieve touch

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

Overzicht

De TXW550037N0-SN vertegenwoordigt een complete displayoplossing voor moderne embedded applicaties. Deze module van 5,46 inch combineert een IPS LCD-paneel met hoge resolutie met een volledig geïntegreerd capacitief touchpaneel, wat zorgt voor uitzonderlijke visuele prestaties en intuïtieve gebruikersinteractie in één compacte unit. Ontworpen door Shenzhen Tianxianwei Technology, richt dit display zich op veeleisende toepassingen waar schermkwaliteit, touchresponsiviteit en ruimte-efficiëntie niet gecompromitteerd kunnen worden.

◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆

Displaytechnologie

IPS Paneel Architectuur In-Plane Switching technologie onderscheidt deze module van conventionele TN-displays. De uitlijning van de vloeibare kristallen zorgt voor consistente kleurweergave en contrastverhoudingen vanuit alle kijkhoeken. Gebruikers ervaren dezelfde visuele kwaliteit, of ze nu recht van voren of vanuit extreme hoeken kijken – cruciaal voor handheld apparaten die constant van oriëntatie veranderen.

Normaal Zwart Modus Het paneel werkt in een normaal zwarte configuratie. Wanneer de spanning wordt verwijderd, worden de pixels standaard zwart. Deze architectuur levert diepere zwarttinten, een hoger contrast en minder lichtlekkage in vergelijking met normaal witte alternatieven. De energie-efficiëntie verbetert bij donkere interfaceontwerpen.

Active Matrix TFT Thin-Film Transistor active matrix adressering zorgt ervoor dat elke pixel een specifieke schakelcontrole ontvangt. Geen gedeelde elektrode crosstalk. Geen ghosting. Scherpe randen bij snel bewegende graphics.

✦ ────── ✦ ────── ✦ ────── ✦ ────── ✦

Resolutie & Pixel Architectuur

Full HD+ Resolutie 1080 pixels horizontaal. 1920 pixels verticaal. Deze 9:16 beeldverhouding is geschikt voor portretgeoriënteerde toepassingen – smartphones, handheld terminals, verticale industriële panelen.

RGB Stripe Indeling Subpixels georganiseerd in verticale RGB-strepen. Natuurlijke kleurmenging op normale kijkafstanden. Optimaal voor fotografische inhoud en kleurgevoelige interfaces.

Pixel Pitch 63 micrometer horizontaal. 63 micrometer verticaal. Equivalent aan 401 pixels per inch. Individuele pixels onzichtbaar op typische kijkafstand van 300 mm. Vloeiende gradiënten. Scherpe tekst.

Actief Beeldgebied 68,04 mm breed × 120,96 mm hoog. Royaal schermoppervlak in een compacte fysieke behuizing.

╭──────────────────────────────────────────╮ │ MECHANISCH ONTWERP │ ╰──────────────────────────────────────────╯

Afmetingen LCD-module 78,00 mm modulebreedte. 129,76 mm modulehoogte. 1,95 mm totale dikte. Opmerkelijk slank profiel maakt moderne industriële designesthetiek mogelijk.

Complete Unit met Touch 83,70 mm assemblybreedte. 141,20 mm assemblyhoogte. 3,20 mm totale dikte. De extra 1,25 mm is voor de capacitieve touchlaag en het dekglaasje zonder overmatige dikte.

Gewicht Te bepalen op basis van de definitieve specificatie van het dekglaasje. Geoptimaliseerd voor draagbare toepassingen waar elk gram telt.

FPC Connector 39-pins flexibele printplaat. Compacte connectorvoetafdruk. Betrouwbare verbinding tussen printplaat en display. Ontworpen voor geautomatiseerde assemblageprocessen.

▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸

Capacitief Touchpaneel

G+G Constructie Dekglas + Sensorglas architectuur. Twee afzonderlijke glaslagen gelamineerd met optisch heldere lijm. Superieure duurzaamheid vergeleken met filmgebaseerde alternatieven. Premium tactiele respons.

Fysieke Stapeling 0,55 mm dekglaasje dikte. OCA laminatielaag. ITO sensorglas. Totale dikte touchmodule: 1,45 ± 0,10 mm. Robuust en toch verfijnd.

Controller Integratie CST340 touchcontroller in Chip-on-Flex configuratie. Dedicated processing unit ontlast de host microcontroller van touchberekeningen. 100 Hz typische rapportagesnelheid. Vloeiende tracking.

Multi-Touch Mogelijkheid Vijfpunts gelijktijdige touchherkenning. Complexe gebaren ondersteund. Knijpen om te zoomen. Tweevinger rotatie. Multi-knop druk. Moderne gebruikersinterfacevereisten voldaan.

Communicatie-interface I2C standaardprotocol. SCL kloklijn. SDA datalijn. INT interruptuitgang voor gebeurtenismelding. Compatibel met vrijwel alle moderne microcontrollers en applicatieprocessors.

Bedrijfsparameters 2,8V tot 3,3V voedingsbereik. -20°C tot +60°C functionele temperatuur.<10 mW typisch operationeel vermogen. Efficiënt voor batterijgevoede ontwerpen.

◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈

Interface & Signalisatie

MIPI DSI Standaard 4-lane Mobile Industry Processor Interface - Display Serial Interface. Industriestandaard voor snelle displayconnectiviteit. Differentiële signalering. Lage EMI. Robuuste ruisonderdrukking.

Datalijnen D0, D1, D2, D3 differentiële paren. Vier parallelle datakanalen. 1 Gbps per lijn typisch. Totale bandbreedte voldoende voor 60 Hz Full HD+ vernieuwing met 24-bit kleurendiepte.

Klok Architectuur Speciaal CLK differentieel paar. Bron-synchrone timing. Vereenvoudigde systeemklokking. Geen complexe skew management vereist.

Commando vs. Videomodi Commandomodus voor registerconfiguratie. Videomodus voor real-time pixelstreaming. Flexibele systeemintegratie. Mogelijkheid voor statische beelden met laag vermogen.

✧･ﾟ: ✧･ﾟ: ･ﾟ✧:･ﾟ✧ ✧･ﾟ: ･ﾟ✧:･ﾟ✧

Elektrische Kenmerken

Kernvoeding (VDD) 2,5V minimum. 3,3V typisch. 3,6V maximum. Analoge voeding voor interne DC-DC converters en referentiecircuits. Stabiele regulatie essentieel voor flikkervrije werking.

I/O Voeding (IOVCC) 1,65V minimum. 1,8V typisch. 3,3V maximum. Logische niveaucompatibiliteit. Directe verbinding met 1,8V of 3,3V hostprocessors zonder niveauvertaling.

Gate Drive Spanningen VGH: 11V typisch. Positieve gate drive voor TFT-schakeling. VGL: -7V typisch. Negatieve gate drive voor volledige pixeluitschakeling. Intern gegenereerd door charge pump circuits.

Gemeenschappelijke Elektrode (VCOM) Instelbare referentiewaarde. -2V tot 0V instelbereik. Fabrieksgekalibreerd voor minimale flikkering. In het veld instelbaar voor applicatiespecifieke optimalisatie.

Stroomverbruik Te karakteriseren op basis van displayinhoud en achtergrondverlichtingsinstelling. Typische operationele stroom beschikbaar in gedetailleerde elektrische specificatie.

┏━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┓ ┃ ACHTERGRONDVERLICHTING SYSTEEM ┃ ┗━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┛

LED Configuratie 36 witte LED's totaal. Randverlichte architectuur. Licht geleid over de volledige paneelbreedte via precisie optische films. 18 parallelle elektrische strings. 2 serie LED's per string.

Elektrische Vereisten Voorwaartse spanning: 11,2V minimum. 12,8V maximum. 12V nominaal ontwerppunt. Voorwaartse stroom: 360 mA typisch voor volledige helderheid. Individuele LED-stroom: 20 mA.

Luminantie Prestaties 2000 cd/m² typisch met LCD en CTP in de optische stapel. Helder genoeg voor binnen- en schaduwrijke buitenomgevingen. Leesbaar onder kantoorverlichting en daglichtomstandigheden.

Uniformiteit 80% minimum helderheidsuniformiteit over het actieve gebied. Geen zichtbare hotspots. Consistente verlichting voor een professionele uitstraling.

Levensduur 20.000 uur LED-levensduur rating. Gedefinieerd als 50% helderheid behoud bij 20 mA per LED. Langere levensduur haalbaar met stroomreductie en thermisch beheer.

Besturingsinterface 4 × LEDA anode aansluitingen. 4 × LEDK kathode aansluitingen. Gedistribueerde stroompaden. Verminderde resistieve verliezen. PWM dimming compatibel voor helderheidsaanpassing.

▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓

Timing & Energiebeheer

Reset Vereisten RESX pin actieve-low reset. Minimale pulsbreedte van 1 ms. 5 ms initialisatieperiode na vrijgave. Interne OTP laadt fabrieks kalibratiegegevens. Stabiele werking gegarandeerd na voltooiing van de reset.

Tearing Effect Preventie TE signaaluitgang. Frame synchronisatiepuls. MCU coördineert geheugenupdates met displayverversing. Elimineert zichtbare tearing bij dynamische inhoud.

Power-On Volgorde Gestapelde spanningsapplicatie vereist. Eerst VDD1/HS_VCC. Daarna VDD3. RESX vrijgave na stabilisatie. MIPI-lijnen in LP11-status tijdens initialisatie. Minimaal 50 ms voor videotransmissie. 120 ms display gereed vanaf spanningsapplicatie.

Slaapmodus SLPIN commando-invoer. Display uit. Touch actief optioneel. Verminderd energieverbruik. Snelle terugkeer naar volledige werking. Ideaal voor batterijbesparing tussen gebruikersinteracties.

Power-Off Volgorde Eerst SLPIN commando. Video stop. Minimaal 3 frames voor spanningsverwijdering. VDD3 uit. VDD1/HS_VCC uit. Voorkomt elektrische stress en visuele artefacten.

◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆

Omgevingsspecificaties

Bedrijfstemperatuur -20°C tot +60°C voor zowel display- als touchfuncties. Koudstart mogelijk. Geen condensatievereisten. Volledige specificatiecompliance over het hele bereik.

Opslagtemperatuur -30°C tot +70°C niet-operationeel. Langere houdbaarheid. Flexibiliteit voor transport en opslag.

Vochtigheid 90% RH maximum. Niet-condenserend. Compatibel met tropische omgevingen.

Thermische Schokbestendigheid G gevalideerd tot 10 cycli. -20°C blootstelling, 30 minuten. Overgang naar +60°C, 30 minuten. Statische staatstests. Geen mechanische storing. Geen prestatievermindering.

Hoge Temperatuur Bedrijf +60°C continue werking. 96-uurs validatie. Geen beeldvastlopen. Geen kleurverschuiving.

Lage Temperatuur Bedrijf -20°C aanhoudende werking. 96-uurs validatie. Responstijd binnen specificatie. Touch functioneel.

Hoge Temperatuur Opslag +70°C opslag. 96-uurs blootstelling. Functionele verificatie na testen vereist.

Lage Temperatuur Opslag -30°C opslag. 96-uurs blootstelling. Geen fysieke schade. Geen afdichtingscompromis.

Vochtigheid Opslag 50°C bij 90% RH. 96-uurs blootstelling. Geen bubbelvorming. Geen polarisatiedelaminatie. Geen regenboogeffecten in het frame.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

Kwaliteitsborging

Functionele Tests 100% elektrische test. Inspectie van pixeldefecten. Verificatie van touchcoördinaten. Meting van achtergrondverlichtingsuniformiteit.

Betrouwbaarheidsvalidatie Temperatuurcycli. Mechanische schok. Vibratieweerstand. ESD-immuniteit. Valtesten volgens applicatievereisten.

Acceptatiecriteria Nultolerantie voor ontbrekende segmenten. Geen elektrische kortsluitingen. Geen onduidelijke segmenten. Geen niet-weergavecondities. Geen abnormale weergavepatronen. Geen lekkage van vloeibare kristallen. Afdichtingsintegriteit verplicht.

Productie Compliance Loodvrije materialen overal. Voldoet aan RoHS-richtlijn 2011/65/EU. REACH-substantiebeperkingen in acht genomen. Milieuverantwoordelijkheid gecertificeerd.

✦ ═══════════════════════════════════════ ✦

Integratie Richtlijnen

Mechanische Integratie Montageondersteuning aan vier zijden aanbevolen. Vermijd geconcentreerde belastingen op het middengebied. Houd minimaal 0,5 mm speling tot geleidende elementen. ESD-bescherming tijdens hanteren verplicht.

Thermisch Beheer Ontwerp van warmteafvoerpad voor LED's vereist. Maximale junctietemperatuur 85°C. Kopergebied of thermische via's in de LED-anode PCB-regio. Omgevingstemperatuur derating voor afgesloten behuizingen.

Elektrisch Ontwerp Aparte aardvlakken voor digitaal en analoog aanbevolen. Steraarding bij stroominvoer. MIPI-trace lengteafstemming binnen 5 mm. 100 Ω differentiële impedantie. Afscherming voor EMI-gevoelige toepassingen.

Software Integratie Himax HX8399C initialisatiesequentie vereist. Commandosetdocumentatie beschikbaar. Touch controller firmware update mogelijkheid via I2C. Gebarenherkenningsbibliotheken beschikbaar van CST.

Optische Stapel Overwegingen Dekglas maatwerk beschikbaar. AR-coating opties. AG-oppervlaktebehandeling. Privacyfilters. Aangepaste uitsparingen en vormen. Raadpleeg de fabriek voor optische bonding services.

◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈

Toepassingen

Medische handheld diagnostische apparaten. Patiëntbewakingsterminals. Draagbare echografie systemen. Industriële procescontrollers. Field service tablets. Smart home bedieningspanelen. Gebouwautomatisering interfaces. Test- en meetapparatuur. Mobiele point-of-sale terminals. Handhelds voor voorraadbeheer. Beveiligingssysteem toetsenborden. Aftermarket displays voor auto's. Maritieme navigatie-instrumenten. Buitenkiosken met schaduw. Educatieve elektronica. Prototyping en ontwikkelingsplatforms.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
