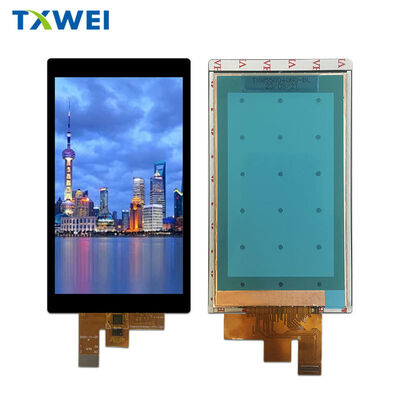

5,5-inch MIPI-interface 1080*1920 HD kleuren LCD-liquid crystal scherm TFT liquid crystal module

Producten

5,5-inch MIPI-interface 1080*1920 HD kleuren LCD-liquid crystal scherm TFT liquid crystal module

MOQ:	Onderhandelen
Prijs:	negotiate
Standaardverpakking:	Karton
Leveringstermijn:	16 dagen
Toeleveringskapaciteit:	10000 STUKS

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

Shenzhen, Guangdong

Merknaam

TXWEI

Certificering

ISO9001 IS014001 IATF16949

Modelnummer

TXW550040N0-CTP

Document

Markeren:

5 5-inch MIPI TFT LCD-scherm

1080x1920 HD kleurenscherm

Productbeschrijving

TXW550040N0-CTP. 5,46" Full HD MIPI LCD-scherm met capacitieve touch.

Productoverzicht

De TXW550040N0-CTP is een premium 5,46 inch TFT LCD-displaymodule met Full HD-resolutie (1080×1920 pixels) en geïntegreerd capacitief touchpaneel.Dit IPS-type scherm levert uitzonderlijke kleurnauwkeurigheid, brede kijkhoeken en responsive touch interactie door middel van een robuuste MIPI DSI-interface met 4 banen.

Deze displaymodule, vervaardigd door Shenzhen Tianxianwei Technology, combineert geavanceerde displaytechnologie met een betrouwbare industriële constructie.industriële regelaars, medische apparatuur en consumentenelektronica die een superieure visuele prestatie vereisen.

Belangrijkste kenmerken

Verbazingwekkende visuele prestaties

Ervaar kristalheldere beelden met een resolutie van 1080×RGB×1920 pixels en 16,7 miljoen weergevende kleuren. The IPS (In-Plane Switching) technology ensures consistent color reproduction and full 178° viewing angles from all directions — eliminating color shift and contrast loss regardless of viewing position.

Geïntegreerde capacitieve aanraking

De G+F+F (Glas + Film + Film) multi-touch structuur bevat de Goodix GT911 controller, die een precieze en snelle touch detectie levert.I2C-interface zorgt voor naadloze communicatie met hostprocessors, terwijl de speciale onderbrekings- en resetpinnen een efficiënt stroommanagement en gebarenherkenning mogelijk maken.

Hoge-snelheid MIPI-interface

Vier baan MIPI DSI hogesnelheidsdifferentiële signalisatie zorgt voor betrouwbare, hoge bandbreedte videotransmissie met verminderde EMI.Deze moderne interfacestandaard maakt dunnere kabelontwerpen en vereenvoudigde PCB-indelingen mogelijk in vergelijking met traditionele parallelle RGB-oplossingen.

Robuust achtergrondverlichtingssysteem

Met een levensduur van 30.000 uur en een externe PWM dimming-controle, is de LED-buisverlichtingsconfiguratie voorzien van 15 hoge-efficiëntie witte LED's die 1200 cd/m2 typische lichtsterkte leveren.de module past zich naadloos aan bij verschillende omgevingslichtomstandigheden, van helder zonlicht tot donkere omgevingen.

Technische specificaties

Toon kenmerken

Displaytype: IPS TFT LCD met normaal zwarte modus Actief gebied: 68,04 mm (H) × 120,96 mm (V) Pixelformaat: 1080 (H) × 1920 (V) RGB streep arrangement Pixel pitch: 21 μm (H) × 63 μm (V) Kleurdiepte: 16.7 miljoen kleuren (24-bit RGB) Zienrichting: Alle klok (360° optimaal bekijken) Contrastverhouding: 1200:1 (typisch)

Specificaties van het touchpaneel

Aanraakstructuur: G+F+F capacitieve multi-touch Controller IC: Goodix GT911 Interface: I2C met onderbrekingsuitgang Oppervlakhardheid: ≥6H potloodhardheid Lichtdoorlatendheid: ≥85% Bedieningspanning: 2.8V ¢ 3.3V (I/O), 1.8V (logisch)

Elektrische parameters

TFT Driver IC: Himax HX8399C Logic Supply (IOVCC): 1,65V ¥ 3,3V (typisch 1,8V) Analoog Positief (VSP): 4,8V ¥ 6,0V Analoog Negatief (VSN): -6,0V ¥ -4,8V Achterlicht Voorste Spanning:28V   32V achterlichtstroom: 60 mA (typisch per snaar)

Fysieke afmetingen

Afmetingen van de module: 70,04 mm (W) × 128,29 mm (H) × 1,78 mm (T) Met aanraakpaneel: 75,80 mm (W) × 139,90 mm (H) × 3,49 mm (T) Gewicht: TBD (lichtgewicht ontwerp)

Milieu en betrouwbaarheid

Werkomstandigheden

Werktemperatuur: -20°C tot +60°C Bergingstemperatuur: -30°C tot +70°C Vochtigheidsbereik: 20% ∼90% RH (niet-condenserend)

Betrouwbaarheidstesten

Deze module wordt uitgebreid gevalideerd op betrouwbaarheid, met inbegrip van 96 uur opslag bij hoge temperatuur (+70°C), 96 uur opslag bij lage temperatuur (-30°C), cyclus van de bedrijfstemperatuur,en thermische schokproeven (-20°C +60°C)Alle tests bevestigen nul functionele defecten, geen lekken van vloeibare kristallen en behouden de optische prestaties onder stressomstandigheden.

Interface Pin Configuratie

De 40-pin FPC-aansluiting biedt een uitgebreide systeemintegratie:

• Power rails: GND, IOVCC (1.8V), VSP/VSN analoge voedingsmiddelen, CTP_VCC (2.8-3.3V) • MIPI DSI: 4 data lane pairs (D0±, D1±, D2±, D3±) plus klokpaar (CLK±) • Touch interface: CTP_SDA, CTP_SCL, CTP_INT,CTP_RST • Beheerssignalen• Achterlicht: LEDA/LEDK-anode- en kathodesluitingen

Alle hogesnelheidsdifferentieelparen ondersteunen LP-11 low-power-toestand voor energiezuinige werking.

Stroomvolgorde en timing

Het stuurprogramma-IC HX8399C vereist een specifieke aanstallingssequentie: VDD1/HS_VCC moet zich stabiliseren voordat VSP/VSN wordt geactiveerd, met minimale vertragingen van 1 ms tussen de fasen.Hardware-reset (RESX) moet gedurende ≥ 10 μs laag blijven na de energie-stabilisatie, met volledige initialisatie die 120 ms vereist voordat opdrachten worden weergegeven.

De afschakelingsequentie keert deze volgorde om, waardoor MIPI-videopakketten worden beëindigd voordat de toevoer wordt verwijderd om beeldbehoud en schade aan de stuurprogramma's te voorkomen.

Toepassingen

• Industrial HMI panels and handheld terminals • Medical diagnostic displays and portable equipment • Smart home control interfaces • Automotive infotainment systems • High-end consumer electronics and gaming devices • Test and measurement instrumentation

Kwaliteitsborging

Gemaakt volgens ISO-gecertificeerde processen met 100% inspectie op kritieke defecten, waaronder ontbrekende segmenten, kortsluitingen en optische uniformiteit.De inspectievoorwaarden volgen gestandaardiseerde protocollen: 1000±200 lux verlichting, 30 cm zichtsafstand, 45°±10° kijkhoek.

RoHS-conform bouwen zorgt voor milieuvriendelijkheid met loodvrije materialen.

Verpakking en logistiek

Individuele antistatische bubbelzak verpakking met 5 eenheden bundeling, schokabsorberende schuimcontainer bescherming en versterkte karton afdichting.Op maat gemaakte etiketterings- en verpakkingsconfiguraties beschikbaar voor bestellingen in grote hoeveelheden.

Ondersteuning en documentatie

Volledige technische documentatie, met inbegrip van initialisatiecode-sequenties, tijdschema's en toepassingsnota's, op aanvraag beschikbaar.Ingenieursondersteuning voor integratieconsultatie en maatwerk firmwareontwikkeling.
