5,5-inch LCD-scherm 1080X1920TFT verticaal scherm MIPI-interface met aanraking 5,5-inch LCD-scherm

Producten

5,5-inch LCD-scherm 1080X1920TFT verticaal scherm MIPI-interface met aanraking 5,5-inch LCD-scherm

MOQ:	Onderhandelen
Prijs:	negotiate
Standaardverpakking:	Karton
Leveringstermijn:	16 dagen
Betalingswijze:	L/C, D/A, D/P, T/T
Toeleveringskapaciteit:	10000 STUKS

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

Shenzhen, Guangdong

Merknaam

TXWEI

Certificering

ISO9001 IS014001 IATF16949

Modelnummer

TXW550052N0-AS

Document

Markeren:

5 5-inch TFT LCD-display

MIPI-interface LCD-scherm

Productbeschrijving

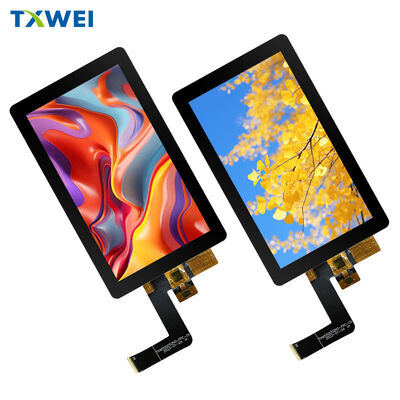

TXW550052N0-AS

5,46" Full HD IPS LCD-module

Met geïntegreerd capacitief aanraakscherm

▼ ▼ ▼ PRODUCTHIGHLIGHTS ▼ ▼ ▼

Premium visuele ervaring geleverd door geavanceerde IPS-technologie

Deze 5,46-inch displaymodule beschikt over een verbluffende1080 × 1920 Full HDresolutie met16,7 miljoen kleurenvoor levensechte beelden.

Ultra-brede weergave

178°kijkhoeken vanuit alle richtingen. Geen kleurverschuiving. Geen contrastverlies.

Naadloze touch-integratie

G+F+Fmeerlaagse capacitieve structuur metGoodix GT911controller zorgt voor responsieve, nauwkeurige multi-touch prestaties voor intuïtieve gebruikersinteractie over het gehele actieve oppervlak.

▌▌▌ KERN SPECIFICATIES ▌▌▌

Displayconfiguratie

Actief weergavegebied meet68,04 mm × 120,96 mmmet1080 × RGB × 1920pixelopstelling in strookconfiguratie.

Vierkant pixelontwerp

63 µm × 63 µmpixelpitch levert uniforme beeldkwaliteit zonder vervorming.

Kleurprestaties

16,7 miljoensoftware-selecteerbare kleuren.

Kijkvrijheid

Alle klokrichtingenondersteuning. 360° optimale kijkhoeken.

Bewezen drivertechnologie

Himax HX8399-Cindustrieel bewezen driver IC.

════════════════════════════════════════════════════════════════════════════════════════════════════════════════════════════════

INTERFACE & CONNECTIVITEIT

Moderne High-Speed MIPI DSI-interface met 4-Lane differentiële signaalarchitectuur

De 39-pins FPC-connector biedt uitgebreide systeemintegratie via industriestandaard MIPI-protocollen, waardoor dunnere kabelontwerpen en vereenvoudigde PCB-lay-outs mogelijk zijn in vergelijking met oudere parallelle RGB-oplossingen.

Robuuste stroomtoevoer

Meerdere aardingspunten zorgen voor een stabiel referentiepotentieel in het hele systeem. IOVCC logische voeding werkt op1,8Vmet1,65V ~ 3,3Vtolerantie voor flexibele compatibiliteit met hostprocessors. Speciale analoge drivervoedingen AVDD en AVEE ondersteunen±4,8V ~ ±6,0Vbereiken. Touch-subsystemen ontvangen geïsoleerde3,3Vvoeding via CTP_VCC-pin. Achtergrondverlichtingssysteem wordt aangesloten via speciale LEDA-anode- en LEDK-kathodeterminals.

Hoge-snelheid gegevensoverdracht

Vijf differentiële paren verwerken MIPI-communicatie: klokbaan (CLKP/CLKN) synchroniseert gegevensoverdracht, terwijl vier databanen (D0 tot D3) verpakte pixelstreams met hoge bandbreedte dragen met minimale elektromagnetische interferentie.

Intelligente besturingsarchitectuur

Actief-lage RESET maakt hardwareherstel mogelijk. TE-signaal synchroniseert framegeheugenupdates om scheurartefacten te voorkomen. PWM-uitgang wordt aangesloten op externe LED-drivers voor nauwkeurige helderheidsregeling. Touch-subsystemen communiceren via I²C-bus (CTP_SCL/CTP_SDA) met speciale interrupt (CTP_INT) en reset (CTP_RST) lijnen voor efficiënte gebeurtenisafhandeling.

● ● ● ACHTERGRONDVERLICHTINGSSYSTEEM ● ● ●

Randverlichte LED-array met 15 hoog-efficiënte witte LED's

De geavanceerde randverlichtingsconfiguratie levert uniforme verlichting over het gehele actieve weergavegebied met minimale dikte-impact.

Elektrische kenmerken

Voorwaartse spanning werkt tussen28V ~ 32Vmet60 mAtypische stroom per string.

Optische prestaties

Gecombineerde LCD- en aanraakschermassemblage bereikt1100 cd/m²typische luminantie met≥85%uniformiteit over het kijkvlak.

Lange-termijn betrouwbaarheid

LED-levensduurclassificatie van30.000 uurtot 50% helderheid bij bedrijf op 20mA per LED. Hogere stromen verminderen de operationele levensduur proportioneel.

─────── FYSIEKE AFMETINGEN ───────

Compacte vormfactor voor ruimtebeperkte toepassingen

LCD-module meet70,04 mm × 128,29 mm × 1,68 mm(breedte × hoogte × dikte).

Geïntegreerde assemblage

Met aangehecht capacitief aanraakscherm worden de totale afmetingen85,00 mm × 140,36 mm × 2,91 mm.

Lichtgewicht constructie

Gewichtsspecificatie wordt bepaald op basis van de definitieve configuratie en optionele componenten.

★ ★ ★ OMGEVINGSBEOORDELINGEN ★ ★ ★

Uitgebreid bedrijfstemperatuurbereik voor veeleisende toepassingen

Module werkt betrouwbaar van-20°C tot +70°Cmet vochtigheidstolerantie van20% ~ 90% RHniet-condenserend.

Veilige opslagcondities

Uitgebreid opslagtemperatuurbereik strekt zich uit van-30°C tot +80°Cmet behoud van dezelfde vochtigheidsbeperkingen.

╔════════════════════════════════════════════════════════════════════════════════════════════════════════════════════════════════╗

BETROUWBAARHEIDSGARANTIE

╚════════════════════════════════════════════════════════════════════════════════════════════════════════════════════════════════╝

Strikte acceptatiecriteria
Nul functionele defecten toegestaan, inclusief ontbrekende segmenten, elektrische kortsluitingen of degradatie van de beeldschermhelderheid. Absoluut geen lekkage van vloeibare kristallen onder enige testconditie. Verboden afwijkingen zijn onder meer lage-temperatuur bubbelvorming, losraken van de eindafdichting, frame regenboogeffecten of degradatie van optische prestaties na stressvalidatie.
◆ TIMING & VOEDINGSSERIE ◆Kritieke initialisatiesequentie voor betrouwbare driverwerking
Het Himax HX8399-C driver geïntegreerde circuit vereist een nauwkeurige voedingssequentie om een correcte initialisatie te garanderen en potentiële schade aan interne spanningsgeneratoren te voorkomen.
Stapsgewijze procedure voor inschakelen
Stabiliseer eerst de VDD1 en HS_VCC logische voedingen, houd deze stabiel gedurende minimaal1msvoordat u verdergaat. Activeer vervolgens de VSP en VSN analoge voedingen zonder vertragingsvereiste ten opzichte van de vorige stap. Activeer vervolgens het RESX hardware reset-signaal laag gedurende een periode langer dan1msnadat de stabilisatie van de voeding is voltooid. Configureer alle MIPI data- en klokbanen naar de LP-11 low-power-status voordat u de reset vrijgeeft. Wacht na het vrijgeven van de reset>50msvoordat u initialisatiecommando's verzendt. Geef het SLPOUT-commando uit om de slaapstand te verlaten. Wacht minimaal120msna SLPOUT voordat u het DISPON-displayactiveringscommando verzendt. Start ten slotte de MIPI-videopakketoverdracht zonder bovengrens aan tijdslimiet.
Gecontroleerde uitschakelingssequentie
Omgekeerde de activeringsvolgorde met≥20µsvertragingen tussen elke deactivatiestap van de voeding om beeldretentie te voorkomen en volledige driverbescherming te garanderen.
▒▒▒▒▒ OPTISCHE PRESTATIES ▒▒▒▒▒Gekwantificeerde contrastmeting
CR = L₂₅₅ / L₀
Waarbij L₂₅₅ de luminantiemeting bij grijstint 255 (volledig wit) vertegenwoordigt en L₀ de luminantie bij grijstint 0 (volledig zwart) vertegenwoordigt.
Karakterisering van dynamische respons
Gestandaardiseerd meetprotocol
Alle optische karakterisering wordt uitgevoerd na 20 minuten thermische stabilisatie bij 25±2°C omgevingstemperatuur. Achtergrondverlichtingssysteem vereist een opwarmperiode van 20 minuten in een windstille omgeving voordat de meting begint. Instrumentatie maakt gebruik van Autronics DMS 803 of een equivalente fotometer/spectrograafcombinatie met een meetpunt van 3 mm diameter in een donkere kameromgeving die externe lichtvervuiling elimineert.
◆ TYPISCHE TOEPASSINGEN ◆Industriële en commerciële implementatiescenario's
Industriële handheld terminals die robuuste, betrouwbare displays vereisen in veeleisende omgevingen. Human-machine interfacepanelen voor automatiseringscontrolesystemen. Medische diagnostische apparatuur en draagbare patiëntbewakingsapparaten. Smart home bedieningsinterfaces en residentiële automatiseringssystemen. High-end consumentenelektronica waar beeldschermkwaliteit de productpositionering onderscheidt. Precisie test- en meetinstrumenten die nauwkeurige kleurweergave vereisen. Automotive infotainment systemen en digitale dashboard displays.
▒▒▒ KWALITEIT & COMPLIANTIE ▒▒▒Strikte productienormen
Productiefaciliteiten beschikken over ISO-certificering met uitgebreide kwaliteitsmanagementsystemen. 100% inspectiedekking voor kritieke defecten garandeert een consistente uitgaande kwaliteit. Gestandaardiseerde optische inspectieprotocollen specificeren een verlichtingsintensiteit van 1000±200 lux, een kijkafstand van 30 cm en een observatiehoek van 45°±10° voor objectieve defectevaluatie.
Milieuverantwoordelijkheid
VolledigeRoHS-conformiteitbereikt door loodvrije materiaalkeuze gedurende het gehele productieproces. Alle verwerkingschemicaliën en materialen voldoen aan internationale milieubeschermingsvereisten.
