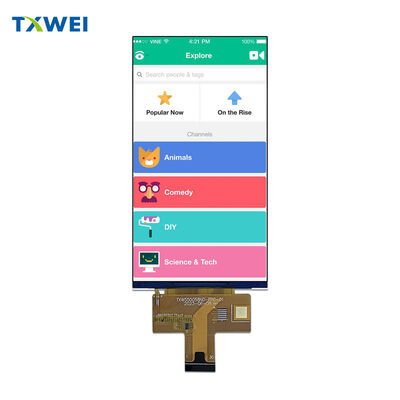

gloednieuw origineel 5,5 inch TFT-scherm 720×1280 hoogdefinitieverticaal scherm 25 pin LCD-scherm MIPI-interface

Producten

gloednieuw origineel 5,5 inch TFT-scherm 720×1280 hoogdefinitieverticaal scherm 25 pin LCD-scherm MIPI-interface

MOQ:	Onderhandelen
Prijs:	negotiate
Standaardverpakking:	Karton
Leveringstermijn:	-25℃~50℃
Betalingswijze:	L/C TT D/P
Toeleveringskapaciteit:	10000 STUKS

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

Guangdong, China

Merknaam

TXWEI

Certificering

CE ROHS FCC

Modelnummer

TXW550058N0

Document

Actief gebied:

68,04(H) * 120,96(V)

Bedrijfstemperatuur:

-20+70

LCD-type:

Normaal zwart

Aandrijfelement:

TFT-actieve matrix

Aantal pixels:

720*3RGB ((H) X1280 ((V)

PIXELhoogte (W*H):

0.00945 ((H) *0.0945 ((V)

Lumen graden:

300cd/m²

Pixelarrangement:

RGB-strook

Markeren:

5MIPI-interface met een TFT-LCD-scherm van 0

5 inch

720×1280 hoogopvallend verticaal LCD-scherm

Productbeschrijving

TXW550058N0

5,5" HD IPS LCD-module

◆ ◆ ◆ PRODUCT OVERVIEW ◆ ◆ ◆

Hoogwaardig 5,5-inch TFT LCD-scherm met HD-resolutie en geavanceerde IPS-technologie, ontworpen voor toepassingen die betrouwbare visuele prestaties vereisen met flexibele kijkhoeken en moderne MIPI-interfaceconnectiviteit.

720 × 1280 pixels. 16,7 miljoen kleuren. Normaal Zwart-modus.

Geproduceerd door Shenzhen Tianxianwei Technology met ILI9881C driver IC en 4-kanaals MIPI DSI high-speed differentiële interface.

▌▌▌ DISPLAY SPECIFICATIES ▌▌▌

Actief gebied en pixelconfiguratie

Het actieve weergavegebied meet 68,04 mm × 120,96 mm met 720 × RGB × 1280 pixelindeling in RGB-stripconfiguratie. Een vierkante pixelafstand van 0,0945 mm × 0,0945 mm zorgt voor geometrische nauwkeurigheid en uniforme beeldweergave over het gehele kijkvlak.

Voordelen van IPS-technologie

Ondersteuning voor alle kijkrichtingen elimineert kleurverschuiving en contrastverlies vanuit elke kijkhoek. 360° optimale kijkvrijheid.Kleurdiepte

16,7 miljoen

 software-matig selecteerbare kleuren leveren rijke, levendige beelden voor veeleisende toepassingen.════════════════════════════════════════

INTERFACE & CONNECTIVITEIT

Moderne 4-kanaals MIPI DSI-architectuur

High-speed differentiële signalering via een 30-pins FPC-connector maakt betrouwbare videotransmissie mogelijk met verminderde elektromagnetische interferentie en vereenvoudigde systeemintegratie in vergelijking met oudere parallelle RGB-oplossingen.

Uitgebreide pinconfiguratie

Vier datakanaalparen (D0±, D1±, D2±, D3±) verwerken gepakte pixelstreams met ingebedde klok. Speciaal klokkanaalpaar (CLKP/CLKN) synchroniseert de gegevensoverdracht. Meerdere aardingspunten zorgen voor signaalintegriteit.

Voedingsrails

IOVCC op

1,8V voor logische interface. VDD op 3,3V voor LCD-driver. Externe VSP/VSN-pinnen beschikbaar voor analoge voedingsgeneratie. Speciale LEDA/LEDK-terminals voor achtergrondverlichtingsaansluiting.Ondersteuning voor aanraakscherm

Geïntegreerde aanraakinterfacevoorzieningen omvatten CTP_SDA en CTP_SCL voor I²C-communicatie, CTP_INT voor interruptsignalen, CTP_RST voor controllerreset en CTP_VCC voor

2,8V ~ 3,3V aanraakvoeding.● ● ●

ACHTERGRONDVERLICHTING SYSTEEM ● ● ●Randverlicht LED-array

Efficiënte randverlichtingsconfiguratie met meerdere witte LED's zorgt voor een uniforme helderheidsverdeling.

Elektrische parameters

Voorwaartse spanningsbereik

20V ~ 23V. Bedrijfsstroom 40 mA typisch per string.Optische prestaties

300 cd/m²

 minimale luminantie met 80% typische uniformiteit over het actieve gebied.Verlengde levensduur

30.000 uur

 LED-operationele levensduur tot 50% helderheid onder nominale stroomomstandigheden.★ ★ ★

OMGEVINGSBEOORDELINGEN ★ ★ ★Bedrijfsomstandigheden

-20°C tot +70°C

 werkende temperatuur. 20% ~ 90% RV vochtigheidstolerantie zonder condensatie.Opslagcapaciteit

-30°C tot +80°C

 uitgebreid opslagtemperatuurbereik behoudt productintegriteit tijdens transport en opslag.╔══════════════════════════════════════╗

BETROUWBAARHEIDSGARANTIE

╚══════════════════════════════════════╝

Rigoureuze validatie van stressfactoren in de omgeving

Testen van opslag bij hoge temperatuur op

+80°C gedurende 96 uur. Validatie van opslag bij lage temperatuur op -30°C gedurende 96 uur. Extreme bedrijfstemperaturen bevestigd op +70°C en -20°C gedurende elk 96 uur. Blootstelling aan hoge temperatuur en vochtigheid op 60°C × 90% RV gedurende 96 uur. Thermische schokcycli tussen -20°C en +70°C voor 10 volledige cycli met pauzes van 30 minuten.Nul-defect acceptatiecriteria

Geen functionele storingen toegestaan, inclusief ontbrekende segmenten, elektrische kortsluitingen of degradatie van de beeldscherpte. Absolute verboden op lekkage van vloeibare kristallen onder alle testomstandigheden. Geen vorming van bubbels bij lage temperaturen, loslaten van de eindafdichting of regenboogeffecten in het frame acceptabel.

◈

TIMING & VOEDINGSSERIE ◈Kritieke initialisatievereisten

Correcte opstartvolgorde zorgt voor betrouwbare initialisatie van de driver IC en voorkomt mogelijke schade aan interne spanningsgeneratoren. VDDI- en VCI-voedingen moeten stabiel zijn voordat de RESX-reset wordt vrijgegeven. MIPI-kanalen gaan naar de LP-11-energiebesparende modus tijdens de resetperiode.

Reset-timing specificaties

RESX-pulslengte minimaal

10 μs worden onvoorwaardelijk geaccepteerd. Overgangsgebied tussen 5 ms typisch voor registerladen uit EEPROM. Verlengde 120 ms maximaal vereist wanneer de reset wordt toegepast tijdens de Sleep Out-modus voor een volledige blanco sequentie.Spike-afwijzingsbeveiliging

Resetsignalen korter dan

5 μs worden automatisch afgewezen. Pulsen langer dan 10 μs worden onvoorwaardelijk geaccepteerd. Overgangsgebied tussen 5 μs en 10 μs initieert de resetsequentie met gegarandeerde herkenning.▂▂▂▂▂

OPTISCHE PRESTATIES ▂▂▂▂▂Definitie contrastverhouding

CR = L₆₃ / L₀

Waarbij L₆₃ de luminantie bij grijstint 63 vertegenwoordigt en L₀ de luminantie bij grijstint 0.

Kenmerken van responstijd

Stijgtijd (Tₒₙ) meet de overgang van 10% naar 90% optische respons. Valtijd (Tₒff) meet de overgang van 90% naar 10% optische respons.

Meting van kijkhoek

Standaard coördinatensysteem definieert de 12-uurrichting als referentie. X+ en X- assen vertegenwoordigen horizontale kijkhoeken. Y+ en Y- assen vertegenwoordigen verticale kijkhoeken met de 6-uurrichting op 90°.

◐

FYSIEKE AFMETINGEN ◐Compact moduleprofiel

Totale afmetingen

70,34 mm × 128,10 mm × 1,62 mm (breedte × hoogte × dikte) maken integratie in ruimtebeperkte toepassingen mogelijk.Lichtgewicht constructie

Gewichtspecificatie wordt bepaald op basis van de definitieve configuratie en klantspecifieke vereisten.
