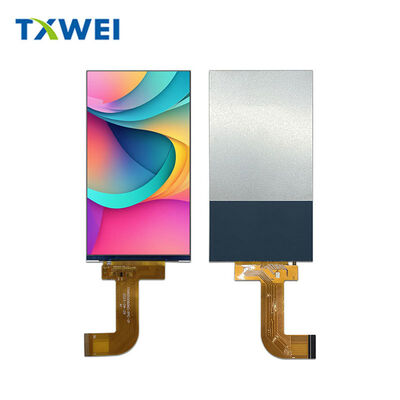

5.5 inch IPS full view display MIPI LCD scherm 720*1280LCD scherm

MOQ:	Onderhandelen
Prijs:	negotiate
Standaardverpakking:	Karton
Leveringstermijn:	-25℃~50℃
Betalingswijze:	L/C TT D/P
Toeleveringskapaciteit:	10000 STUKS

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

Guangdong, China

Merknaam

TXWEI

Certificering

CE ROHS FCC

Modelnummer

TXW550060N0

Document

LCM -interface:

MIPI-interface

Lcm pin n tellen:

30PIN

Backlightspanning:

opslagtemperatuur:

-30+80°C

Lumen graden:

1000cd/m²

Aantal pixels:

720*1280

Aandrijfelement:

TFT-actieve matrix

PIXELhoogte (W*H):

0.00945 ((H) *0.0945 ((V)

Markeren:

5.5 inch IPS MIPI LCD scherm

720X1280 TFT LCD-displaymodule

LCD-scherm met volledige weergave

Productbeschrijving

TXW550060N0

5.5" industriële IPS-displaymodule

Precieze optica, industrieel uithoudingsvermogen, zuivere integratie.

Visuele prestaties

720 × RGB × 1280native resolutie.294 PPIAlle elementen worden met scherpe definitie weergegeven, van fijne tekst tot complexe golfvormen.

IPS-technologielevertvolledige kijkhoekvrijheidGeen kleurverwisseling bij schuine hoeken, geen afbreuk aan het contrast als het van beneden of aan de zijkant wordt bekeken.Het paneel werkt identiek, ongeacht of het horizontaal in een bureaubladinstrument of verticaal in een handheld scanner is gemonteerd.

16.7 miljoen kleurenGlanzige gradiënten nauwkeurige huidtonen in medische beeldvorming nauwkeurige kleurcodering in industriële HMI toepassingen

Actief gebied:680,04 mm × 120,96 mm
Geometrie van de pixels:RGB-strook, 0,0945 mm × 0,0945 mm hoogte
Afbeeldingsmodus:Normaal zwart ️ diep zwart, hoog contrast

Duurzaamheid op milieugebied

Industriële displays wonen niet in kantoren met klimaat.

Werktemperatuur:-20°C tot +60°C
Koudopslagvloeren in logistieke hubs, dashboards van voertuigen in woestijnhitte, de module heeft volledige optische en elektrische specificaties.

Bergingstemperatuur:-30°C tot +80°C
Uitgebreide opslag, transito door extreme klimaten, overleven zonder stroom zonder delaminatie, afbraak of beschadiging van vloeibare kristallen.

Vochtigheidstoestand:Tot 90% RH
Kustinstallaties, voedselverwerkende installaties, stoomreinigingsruimtes, interne elektronica, beschermd.

Signalinterface: MIPI DSI

Moderne ingebedde systemen vereisen snelheid en eenvoud.MIPI DSI met vier rijstrokenInterface levert beide.

Differentiële gegevensparen:D0N/D0P tot en met D3N/D3P 4 onafhankelijke hogesnelheidsbanen voor pixelgegevensoverdracht
Differentiële klok:CLKN/CLKP ‡ speciale tijdsreferentie
Controlesignalen:RST (hardware reset, actief laag), TE (tearing effect frame sync), LCD_ID (module-identificatie)

Elektrische rails:
VDD_3.3V voor logische kern
¢ IOV_1.8V voor interface-I/O
GND-vliegtuigen voor schone terugkeerroutes

Compacte FPC-connector. Eenvoudige PCB-opstelling. Verminderde elektromagnetische interferentie in vergelijking met parallelle RGB-alternatieven. Kortere spoorlengtes. Eenvoudigere afschermingsvereisten.

Verlichtingssysteem

DeLED-achterlicht met randverlichtingGebruik15 witte zendersin serie-elektrische configuratie.

Elektrische kenmerken:
Voorste spanning: 16,8 V tot 18,6 V
Typische stroom: 100 mA
️ Invoer van stroom: LEDA (anode) × 4 pinnen, LEDK (katode) × 4 pinnen

Optische uitgang:
Typische lichtsterkte: 1050 cd/m2 met LCD-stapel
- Uniformiteit: consistent over het actieve gebied, geen randverduistering of hoekverval

Levensduur:
—20,000 uur nominale levensduurtot 50% aanvankelijke helderheid (bij 20 mA per LED)
¢ Jaren van continue werking in altijd aanwezige industriële toepassingen
- Verkorte onderhoudscycli.

Mechanisch ontwerp

Module omhulsel:70.34 mm × 128,10 mm × 1,62 mm

De1.62 mm dikHet bevat alle optische lagen, driver IC en achtergrondverlichting, geen externe driver boards, geen afzonderlijke omvormer modules, alles geïntegreerd in één dunne stapel.

FPC staartDe afbeelding is van de zijkant van het scherm en is flexibel voor de mechanische integratie.Het mechanische ontwerp past zich aan uw industriële ontwerpbeperkingen aan, niet omgekeerd..

Montage overwegingen:
¢ Niet-actieve grensgebieden voor het vasthouden van lijm of rand

¢ Aardverbindingspunten voor de naleving van het EMI

Bestuurdersarchitectuur: ILI9881C

DeILI9881CDe single-chip driver integreert alle display-besturingsfuncties.

Bron stuurprogramma:720 kanalen   één per RGB-subpixelkolom
De bestuurder van het hek:1280 kanalen   1 per horizontale scanlijn
DC-DC-omvormer:On-chip generatie van AVDD, AVEE en andere interne biasspanningen uit een enkele 3.3V-invoer
Gammacorrectie:64 stappen programmeerbaar per kleurkanaal
Energiebeheer:Slaapmodus, stand-by en actieve toestanden met onder milliseconde wake-overgangen

Configuratieopslag:Intern EEPROM behoudt de fabriekskalibratie, VCOM-instellingen en de standaard aansturing.

Timing en controle

Resetvolgorde:
Minimale pulsbreedte: 10 microseconden

- Verplicht 5 milliseconden vertraging voor het eerste commando na de reset release

Vermogensequentie:
VDDI (I/O-spanning) stabiel voor VCI (analoge kern)
¢ Beide rails stabiel voor RESX-aanmelding
¢ LP-11 staat op MIPI-sporen tijdens opladen
️ > 1 milliseconde vertraging voor het invoeren van de MIPI-hoge-snelheidsstand

Versnelling van het scheuren:
¢ TE-pin zorgt voor frame grens synchronisatie
Elimineren van visuele scheuren in gedeeltelijke update scenario's
¢ Essentieel voor camerazoekers en realtime oscilloscooptoepassingen

Betrouwbaarheidcontrole

Elke productiepartij wordt onderworpen aan een milieuschermingsonderzoek.

Hoge temperatuur opslag:96 uur bij +80°C
Lagering bij lage temperatuur:96 uur bij -30°C
Hoogtemperatuur:96 uur bij +60°C ‡ oefeningen bestuurder IC, achterlicht en elektrische verbinding onder thermische belasting
Laagtemperatuur:96 uur bij -20°C
Vochtigheidsopslag:96 uur bij 60°C / 90% relatieve luchtvochtigheid
Thermische schokcyclus:10 complete cycli, -30°C tot +80°C, 30 minuten verblijven

Aanvaardingscriteria:
- Geen functionele storingen
Geen ontbrekende segmenten, kortere pixels of afwijkingen op het scherm
Geen lekken van vloeibare kristallen

Geen einde afdichting lossen of raam regenboog effecten

Naleving en materialen

RoHS-richtlijn- alle materialen en verwerkingen loodvrij
Opties zonder halogeenbeschikbaar op aanvraag
REACH-materiaalverklaringverstrekt voor regelgevende documentatie
Rapportage van conflictmineralenondersteund voor de transparantie van de toeleveringsketen

Ondersteuning van de integratie

Beschikbaarheid van het monster:Ingenieursmonsters worden doorgaans binnen 5 werkdagen verzonden
Evaluatiepakket:Optioneel stuurbord met HDMI-naar-MIPI-brug voor snel prototyping
Mechanische monsters:Niet-functionele eenheden voor de controle van de geschiktheid en de ontwikkeling van armaturen
Technische documentatieVolledig gegevensblad, initialisatiecode voorbeelden, optische meetrapporten

Applicatie-engineeringondersteuning:Directe toegang tot beeldscherm specialisten voor timing optimalisatie, aangepaste gamma curves, en mechanische integratie consulting.
