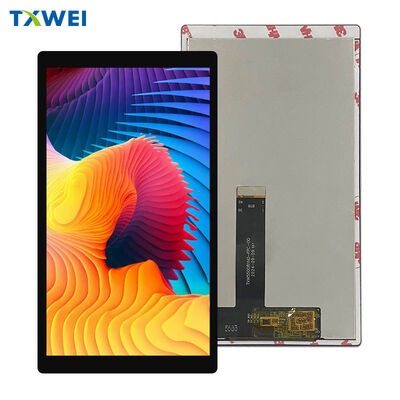

5,5-inch IPS full view display MIPI LCD-scherm 1080*1920 capacitief touchscreen LCD-display

Producten

5,5-inch IPS full view display MIPI LCD-scherm 1080*1920 capacitief touchscreen LCD-display

MOQ:	1
Standaardverpakking:	Karton
Leveringstermijn:	-25℃~50℃
Toeleveringskapaciteit:	10000 STUKS

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

Guangdong, China

Merknaam

TXWEI

Certificering

CE ROHS FCC

Modelnummer

TXW550076N0-CTP

Document

LCD-type:

Normaal zwart

PIXELhoogte (W*H):

0.06345

Maat:

Actief gebied:

68,04(H) * 120,96(V)

Aantal pixels:

1080*3RGB ((H) X1920 ((V)

Kijkrichting:

Alle O'Clock

Lumen graden:

700cd/m²

Markeren:

5 5-inch IPS LCD-display

MIPI LCD-touchscreen 1080x1920

Productbeschrijving

TXW550076N0-CTP

5,5" FHD IPS-scherm + Geprojecteerd capacitief touchscreen

Full HD-helderheid. Industriële touchprecisie. Klaar om te integreren.

Visuele prestaties

1080 × 1920 Full HD-resolutie— 400 PPI pixeldichtheid overschrijdt de zichtbaarheidsdrempel van het menselijk oog op normale kijkafstanden. Individuele pixels verdwijnen. Tekst wordt vlijmscherp weergegeven. Iconen blijven scherp, zelfs bij verkleining.

IPS-technologieelimineert compromissen in kijkhoek. Lees het scherm van boven, onder of extreme zijhoeken zonder kleuromkering of contrastverlies. Cruciaal voor handheld apparaten die kantelen en roteren tijdens daadwerkelijk gebruik.

16,7 miljoen kleurenvia software-selecteerbare diepte. Vloeiende gradiënten in medische beeldvorming. Nauwkeurige merkkleuren in consumenteninterfaces. Subtiele schaduwdetails in industriële visualisatie.

Actief gebied: 68,53 mm × 121,82 mm
Pixelgeometrie: RGB-strip, 0,06345 mm pitch
Weergavemodus: Normaal Zwart — diepe zwarttinten, hoge contrastverhouding

Touch-interface: Geprojecteerd Capacitief

10-punts multi-touchherkenning. Knijpen om te zoomen. Tweehandige bediening. Complexe gebareninvoer. De controller volgt gelijktijdige contactpunten zonder verwarring of ghosting.

I2C-communicatienaar hostprocessor. CTP_SDA- en CTP_SCL-lijnen dragen touchcoördinaatgegevens met standaard bussnelheden. Geen speciale USB-controller vereist. Geen installatieproblemen met drivers op ingebedde Linux- of Android-builds.

Hardware-resetcontrolevia CTP_RST-pin. Forceer herkalibratie na stroomgebeurtenissen. Herstel van elektrostatische ontladingsgebeurtenissen zonder volledige systeemherstart.

Interrupt-gestuurde architectuurvia CTP_INT-pin. Touch-gebeurtenissen activeren onmiddellijke hostmelding. Geen polling-overhead. Lagere CPU-gebruik. Snellere reactie op gebruikersinvoer.

Hardheid van het dekglaasje: minimaal 6H— is bestand tegen krassen van sleutels, gereedschap en industrieel vuil. Oppervlaktebehandeling behoudt het glijgevoel gedurende de levensduur van het product.

Signaalarchitectuur: MIPI DSI

Moderne ingebedde systemen draaien op MIPI. Deze module spreekt native.

Vier datalanes: D0N/D0P tot D3N/D3P dragen snelle differentiële pixelgegevens. Bursttransmissie tot 1 Gbps per lane. Voldoende bandbreedte voor 120 Hz vernieuwing bij Full HD-resolutie met ruimte voor overhead.

Speciaal klokpaar: CLKN/CLKP biedt een schone timingreferentie. Bron-synchrone architectuur elimineert scheefheidsproblemen over PCB-sporen.

Ondersteuning voor energiebesparende modus. LP-11, LP-00 en LP-10 staten voor inactieve periodes. Verminder stroomverbruik wanneer de displayinhoud statisch is. Verleng de batterijduur in draagbare toepassingen.

Synchronisatie van tearing-effectvia TE-pin. Frame-vergrendelde updates elimineren visuele tearing bij videoweergave en camera-viewfinder-toepassingen. Essentieel voor professionele beeldvorming en real-time besturingsinterfaces.

Voedingssysteem

Dubbele analoge rails: VSP op +5,7V (bereik +4,8V tot +6,0V) en VSN op -5,7V (bereik -6,0V tot -4,8V) leveren de TFT-bron-driver en gamma-referentiecircuits. Externe regulering vereist — interne DC-DC-conversie niet geïmplementeerd.

I/O-spanning: 1,8V nominaal (1,8V tot 3,3V tolerant) voor MIPI-logicaniveaus. Directe interface met moderne applicatieprocessors zonder niveauvertaling.

Achtergrondverlichting: 18 witte LED's in serieconfiguratie. Voorwaartse spanning 16,8V tot 19,2V bij typisch 60mA. PWM-dimregeling via speciale PWM-pin. 0% tot 100% helderheidsbereik zonder kleurtemperatuurverschuiving.

Voedingssequencing verplicht. VDD1 stabiel vóór VSP en VSN. Minimaal 10 ms vertraging tussen rail-inschakelingen. 12 ms VSN-stabilisatie vóór RESX-vrijgave. Schending riskeert latch-up of onvolledige initialisatie.

Verlichtingsengineering

Randverlichte LED-architectuurmet 18 emitters. Licht geïnjecteerd vanaf de rand van de module, verdeeld over 5,5 inch diagonaal via een precisielichtgeleidingsplaat. Geen hotspots. Geen randdimming. Uniforme luminantie van hoek tot hoek.

700 cd/m² typische helderheidmet LCD- en CTP-stack. Leesbaar onder kantoorverlichting. Bruikbaar in schaduwrijke buitenomstandigheden. PWM-dimming schaalt naar compatibiliteit in donkere ruimtes zonder minimale helderheidsvloer.

30.000 uur LED-levensduurtot 50% initiële output bij 20mA per emitter. Gereduceerd tot maximaal 60mA voor thermisch beheer. Conservatieve aandrijfstroom verlengt het service-interval. Minder onderhoud voor altijd-aan industriële toepassingen.

Minimaal 85% uniformiteitover het actieve gebied. Gemeten op een 9-punts raster volgens industriestandaard. Geen zichtbare banding of gradiënt in effen kleurenvlakken.

Mechanische integratie

LCD-moduleafmetingen: 70,53 mm × 127,28 mm × 1,68 mm

Gecombineerde LCD + CTP-stack: 72,52 mm × 132,90 mm × 2,56 mm

De totale dikte van 2,56 mm omvat display, touchsensor, dekglaasje en alle laminatielagen. Geen externe controllerkaarten. Geen aparte touch-overlay om uit te lijnen tijdens montage.

FPC-staart steekt uit de korte zijdemet 40-pins connector met 0,5 mm pitch. Buigradius gespecificeerd voor vouwen in compacte behuizingen. Routeer door scharnierconstructies. Leid door smalle chassiskanalen.

Dekglasoverhangbuiten het actieve LCD-gebied biedt een afdichtingsvlak voor pakkingintegratie. IP54- en IP65-behuizingsclassificaties haalbaar met een goed mechanisch ontwerp.

Driverarchitectuur: HX83112-A

1080-kanaals bron-driver— één uitgang per RGB-subpixelkolom
1920-kanaals gate-driver— één uitgang per horizontale scanlijn
On-chip gamma-correctie— 64-staps programmeerbaar per kleurkanaal. Kalibreer voor paneel-tot-paneelvariatie. Match meerdere displays in getegelde configuraties.

Interne grijswaarden-spanningsgeneratievan VSP/VSN-ingangen. Geen externe weerstandsnetwerken. Geen precisie-spanningsreferenties vereist.

Ondersteuning voor slaapmodus. Diep stand-by stroomverbruik onder de zelfontladingssnelheid van typische Li-ion-cellen. Sub-5 ms ontwaken naar volledig beeld. 120 ms ontwaken vanuit software-reset met volledige registerherlading.

EEPROM-opslagvan fabrieks-kalibratiegegevens. VCOM-instelling. Gamma-curves. Power-on-standaarden automatisch geladen. Nul hostconfiguratie vereist voor basiswerking.

Timing- en besturingsprotocol

Verticale timingparameters
Totale frameperiode: typisch 2520 lijnen
Zichtbare lijnen: 1920 actief
Front porch: minimaal 32 lijnen (afhankelijk van touchcontroller)
Back porch: Programmeerbaar om te voldoen aan paneelvereisten
Vernieuwingsfrequentie: maximaal 120 Hz bij verminderde resolutie, 60 Hz bij Full HD

Horizontale timingparameters
Lijnperiode schaalt met PCLK-frequentie
Gegevensgeldige venster gecentreerd in lijnperiode
Blanke intervallen bevatten DSI-pakketoverhead en commando-embedding

Software-resetsequentie: Commando 01h initieert registerherlading. 5 ms vertraging vóór volgende commando's. 120 ms vertraging vóór Sleep Out indien reset wordt uitgevoerd tijdens actief display. Host moet PCLK/HSYNC/VSYNC/DE continueren voor twee volledige frames na resetcommando.

Omgevingskwalificatie

Bedrijfstemperatuur: -20°C tot +60°C met functionele touch
Opslagtemperatuur: -30°C tot +70°C zonder stroom
Vochtigheidsbereik: 20% tot 90% RV niet-condenserend

Koude startcapaciteit bevestigd bij -20°C. Vloeibare kristalviscositeit blijft binnen het operationele bereik. Geen tijdelijke beeldkleving of degradatie van de reactietijd bij extreme temperaturen.

Betrouwbaarheidstestmatrix:

Opslag bij hoge temperatuur — 96 uur bij +70°C
Opslag bij lage temperatuur — 96 uur bij -30°C
Werking bij hoge temperatuur — 96 uur bij +60°C met stroom
Werking bij lage temperatuur — 96 uur bij -20°C met stroom
Opslag bij vochtigheid — 96 uur bij 50°C / 90% RV
Thermische schok — 10 cycli, -20°C tot +60°C, 30 minuten verblijf

Nul functionele storingen. Nul ontbrekende pixels. Nul lekkage van vloeibare kristallen. Geen afbraak van de afdichting. Geen drift van de touchgevoeligheid buiten specificatie.

Integratieondersteuning

Evaluatiekit beschikbaar— driverkaart met HDMI-naar-MIPI-brug, touchcontroller-breakout en instelbare voeding. Valideer timing, test touchrespons, meet stroomverbruik zonder aangepaste hardwareontwikkeling.

Mechanische monsters— niet-functionele eenheden met identieke afmetingen, gewicht en connectorplaatsing. Verifieer de pasvorm in productbehuizingen. Bouw assemblage-armaturen. Ontwikkel kabelgeleiding vóór displayaankoop.

Optische meetrapporten— luminantie, uniformiteit, kleurengamma en contrastverhouding traceerbaar naar NIST-standaardinstrumentatie. Inbegrepen bij monsterzendingen. Bijgewerkt per productielot op aanvraag.

Toegang tot applicatie-engineering— directe consultatie met display-specialisten voor beoordeling van voedingssequencing, EMI-mitigatie, touch-afstemming en specificaties voor aangepaste dekglaasjes.
