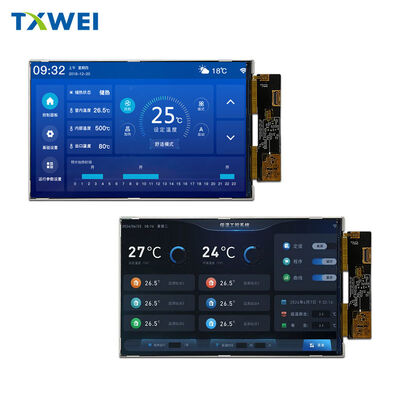

8 inch Display 1200*1920 Beveiligingsapparatuur Display MIPI Interface LCD-module Display Optioneel touchscreen

Producten

8 inch Display 1200*1920 Beveiligingsapparatuur Display MIPI Interface LCD-module Display Optioneel touchscreen

MOQ:	1
Prijs:	Onderhandelbaar
Leveringstermijn:	7-16 dagen
Betalingswijze:	L/C, D/A, D/P, T/T
Toeleveringskapaciteit:	10000 STUKS

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

SHENZHEN

Merknaam

TXWEI

Certificering

CE FCC ROHS

Modelnummer

TXW800042B0

Document

Aantal pixels:

1200*1920

Kijkrichting:

Display interface:

MIPI 4 rijstrook

Helderheid:

500 nits

Actief gebied:

107.64 maal 172.22

Omtrekgrootte:

114,6*184,1*2,8mm

Bedrijfstemperatuur:

-10+60°C

Opslagtemperatuur:

-20+70 ℃

Aantal pinnen:

31pin

Markeren:

8 inch MIPI LCD display module

het scherm van 1200x1920 tft lcd

touchscreen-display voor beveiligingsapparatuur

Productbeschrijving

✦ TXW800042B0 ✦

8,0" Ultra-Slim WQXGA+ Display Module

➤ 1200×1920 Resolutie · 4-Lane MIPI DSI · 550 cd/m² · 2,8 mm Profiel · Weergave in alle richtingen

◆◆◆ Het Display Dat Visuele Draagbare Excellentie Herdefinieert ◆◆◆

In een wereld waar elke millimeter telt en elke pixel belangrijk is, is de TXW800042B0 de definitieve 8,0-inch displayoplossing voor ontwerpers die geen compromissen willen sluiten. Ontworpen door Shenzhen Tianxianwei Technology, levert dit meesterwerk een 1200×RGB×1920 resolutie — dat zijn 2,3 miljoen pixels adembenemende helderheid — verpakt in een onmogelijk dunne 2,80 mm totale dikte.

Of u nu de volgende generatie tablet, een premium handheld diagnostisch apparaat, een meeslepende draagbare spelconsole of een geavanceerd industrieel HMI-paneel maakt, dit display transformeert uw product van gewoon naar buitengewoon. De RGB verticale streep pixelarchitectuur zorgt voor kleurechtheid die voldoet aan de eisen van medische beeldvorming, terwijl de 550 cd/m² luminantie door omgevingslichtuitdagingen heen prikt die mindere schermen verslaan.

◆◆◆ Visuele Prestaties Die Aandacht Vragen ◆◆◆

▪ Resolutie Zonder Compromis

De 1200 horizontale × 1920 verticale pixelmatrix vertegenwoordigt een aanzienlijke sprong voorwaarts ten opzichte van standaard HD-displays. Met een 0,0299 mm × 0,0897 mm pixelafstand, bereikt de TXW800042B0 een pixeldichtheid die individuele pixels onzichtbaar maakt op typische kijkafstanden — wat zorgt voor de vloeiende typografie, scherpe iconen en fotografische realisme die moderne gebruikers eisen.

De 107,64 mm × 172,22 mm actieve gebied biedt een portret-geoptimaliseerde beeldverhouding van 10:16, perfect geschikt voor het lezen van documenten, verticale scrollende interfaces en handheld-toepassingen waarbij hoogte belangrijker is dan breedte. Dit is niet zomaar een display — het is een canvas voor uw meest ambitieuze visuele ontwerpen.

▪ Alle O'Clock Weergave — Elke Hoek, Perfect

Vergeet alles wat u weet over kijkhoeken van displays. De TXW800042B0 beschikt over ALL O'CLOCK weergavetechnologie — een geavanceerde optische engineeringprestatie die consistent contrast, kleurnauwkeurigheid en helderheid behoudt vanuit elke denkbare kijkrichting.

Of uw gebruiker het apparaat naar links, rechts, boven, beneden of een diagonale combinatie kantelt, het beeld blijft ongerept. Geen kleuromkering. Geen gammaverschuiving. Geen contrastverlies. Deze 360-graden uniformiteit is niet zomaar een specificatie — het is een concurrentievoordeel voor producten die worden gebruikt in dynamische, onvoorspelbare omgevingen.

▪ Normaal Zwart — Diep, Rijk, Authentiek

De Normaal Zwarte transmissive TFT actieve matrix architectuur levert echte zwarttinten die kleuren laten knallen en inhoud tot leven brengen. In tegenstelling tot Normaal Witte panelen die er vervaagd uitzien in donkere omgevingen, behoudt dit display schaduwdetails en contrastverhoudingen die HDR-inhoud tot leven brengen — zelfs zonder speciale HDR-verwerking.

◆◆◆ MIPI DSI — De Interface van Moderne Excellentie ◆◆◆

▪ 4-Lane High-Speed Differentieel Signaal

De TXW800042B0 verlaat verouderde Parallelle Interfaces ten gunste van 4-lane MIPI DSI (Display Serial Interface) — dezelfde high-performance differentiële signaalstandaard die wordt aangetroffen in vlaggenschip smartphones en premium tablets. Dit is niet zomaar een interfacekeuze; het is een strategische beslissing die tastbare technische voordelen oplevert:

✓ EMI-immuniteit
Differentiële paren verwerpen common-mode ruis van draadloze zenders, motorbesturingen en schakelende voedingen — wat betrouwbare werking mogelijk maakt in elektromagnetisch vijandige omgevingen.

✓ Verminderd Aantal Pinnen
Slechts 31 pinnen in totaal vergeleken met 40+ voor parallelle RGB- of LVDS-oplossingen, wat PCB-routering en connectorselectie vereenvoudigt.

✓ Langere Kabelafstanden
MIPI's robuuste signalering ondersteunt langere flexibele kabelafstanden zonder signaaldegradatie — cruciaal voor clamshell-, schuif- of scharnierende apparaatarchitecturen.

✓ Lager Stroomverbruik
Seriële transmissie vermindert inherent de dynamische stroomdissipatie in vergelijking met multi-bit parallelle bussen — verlengt de batterijduur in draagbare toepassingen.

▪ Pinconfiguratie — Schoon, Logisch, Klaar voor Integratie

De 31-pins FPC-connector organiseert signalen met technische precisie:

◈ LEDA (Pinnen 1-3): Anode-voeding van de achtergrondverlichting — drievoudige redundante verbindingen zorgen voor een uniforme stroomverdeling over de 27-LED-array.

◈ LEDK (Pinnen 5-8): Kathode-retour van de achtergrondverlichting — vier pinnen minimaliseren resistieve verliezen en thermische concentratie.

◈ MIPI-gegevenslijnen: D0P/D0N, D1P/D1N, D2P/D2N, D3P/D3N — vier volledig differentiële dataparen die 24-bits kleurinformatie dragen met snelheden tot 1 Gbps per lijn.

◈ MIPI-klok: CLKP/CLKN — speciale differentiële klok zorgt voor nauwkeurige gegevenssampling onder alle bedrijfsomstandigheden.

◈ RESET (Pin 27): Actief-lage hardware-reset met intelligente ruisonderdrukking — pulsen korter dan de specificatie worden automatisch afgewezen om valse triggering te voorkomen.

◈ Voedingsrails: VDD 3,3V (DC/DC), VDD 1,8V (I/O), IOVCC 1,65-3,3V — flexibele spanningscompatibiliteit met moderne SoC's en applicatieprocessors.

◆◆◆ Voedingsarchitectuur — Intelligent, Efficiënt, Beveiligd ◆◆◆

▪ Precisie Voeding met Meerdere Rails

De TXW800042B0 integreert geavanceerd energiebeheer dat uw investering beschermt en systeemontwerp vereenvoudigt:

◈ IOVCC (1,65V - 3,3V):
Brede I/O-spanningscompatibiliteit maakt directe verbinding met 1,8V, 2,5V of 3,3V logische families mogelijk zonder niveauomvormers — vermindert BOM-kosten en PCB-complexiteit.

◈ VDD (2,8V - 3,3V):
Core DC/DC-convertervoeding met strikte regelingsvereisten. De interne ladingspomp genereert alle TFT-specifieke spanningen uit deze enkele ingang.

◈ VGH (Positieve Gate Drive): ~18V
Intern gegenereerd via externe ladingspomp — schakelt TFT-pixeltransistoren volledig AAN voor volledige ladingsoverdracht van vloeibare kristallen.

◈ VGL (Negatieve Gate Bias): ~-8V
Intern gegenereerd — houdt pixeltransistoren in diepe UIT-stand, waardoor subthreshold lekkage wordt voorkomen die flikkering en beeldretentie veroorzaakt.

◈ VSP/VSN (Analoge Rails):
Positieve en negatieve voeding voor de gamma-referentieladder — in de fabriek getrimd via OTP voor consistentie van paneel tot paneel.

▪ Kritieke Voedingssequencing — Ingebouwde Bescherming

De HX8279D driver IC implementeert intelligente power-on sequencing die latch-up voorkomt en een betrouwbare initialisatie garandeert:

Stap 1: VDD stijgt naar operationeel niveau
Stap 2: RESETB wordt kortstondig laag gezet, wat de interne state machine reset activeert
Stap 3: VGL negatieve spanning genereert eerst (via externe Schottky-diodebescherming) — cruciaal voor het voorkomen van parasitaire SCR-activering
Stap 4: VGH positieve spanning stijgt na VGL-stabilisatie
Stap 5: MIPI-interface gaat naar High-Speed-modus, ontvangt initiële configuratiecodes
Stap 6: GOA MUX en timingregisters moeten worden geschreven binnen 50 ms na het vrijgeven van de reset — wat zorgt voor een correcte initialisatie van de gate-driver
Stap 7: Display-uitvoer wordt ingeschakeld, wat het Eerste Frame presenteert met fabrieksstandaard gamma

Deze gesequenteerde aanpak elimineert de complexe externe energiebeheercircuits die nodig zijn voor concurrerende displays, waardoor uw ontwerprisico wordt verminderd en de time-to-market wordt versneld.

◆◆◆ Achtergrondverlichting Briljantie — Ontworpen voor Duurzaamheid ◆◆◆

▪ 27-LED Randverlichtingsarray

Het geïntegreerde achtergrondverlichtingssysteem maakt gebruik van 27 hoog-efficiënte witte LED's in een zorgvuldig geoptimaliseerde randverlichtingsconfiguratie. Dit is niet zomaar verlichting — het is optische engineering ontworpen voor prestaties in de echte wereld:

◈ 550 cd/m² Typische Luminantie:
Overtreft de 400-450 cd/m² typisch voor consumenten-displays, wat zorgt voor leesbaarheid onder kantoorverlichting, in auto-interieurs en onder matige buitenomstandigheden.

◈ ≥75% Uniformiteit (Minimum):
Rigoureus optisch ontwerp voorkomt de "hot spots" en "donkere hoeken" die goedkope alternatieven plagen. Uw inhoud verschijnt consistent helder van rand tot rand.

◈ 8,4V - 9,6V Voorwaartse Spanningsbereik:
Geschikt voor goedkope boost-converters met matige regelingsnauwkeurigheid — geen behoefte aan precisie-referenties.

◈ 225mA Typische Stroom:
Gebalanceerd voor optimale efficiëntie versus thermisch beheer. De LED-array werkt comfortabel binnen thermische ontwerpmarges voor verlengde betrouwbaarheid.

▪ 30.000-uur LED-levensduur — Gebouwd om lang mee te gaan

Beoordeeld voor 30.000 uur tot 50% helderheid (bij 32mA per LED), gaat deze achtergrondverlichting de typische productlevenscycli met aanzienlijke marges te boven. Ter context:

✓ 8 uur dagelijks gebruik = 10+ jaar service
✓ 16 uur dagelijks gebruik = 5+ jaar continue werking
✓ 24/7 industriële inzet = 3,4 jaar vóór onderhoudsoverweging

De specificatie vermeldt expliciet dat de bedrijfsstroom de levensduur direct beïnvloedt — een eerlijkheid in de specificatie die geïnformeerde thermische en elektrische engineeringbeslissingen mogelijk maakt. Implementeer de juiste stroomregeling en thermisch beheer, en uw display gaat langer mee dan het product dat het dient.

◆◆◆ Mechanische Meester — Slim, Precisie, Integreerbaar ◆◆◆

▪ 2,80 mm Totale Dikte — Mogelijkheden Herdefiniëren

Met slechts 2,80 mm totale dikte, maakt de TXW800042B0 productontwerpen mogelijk die voorheen onmogelijk waren met conventionele displaymodules:

✓ Ultra-slanke tablets die qua draagbaarheid wedijveren met papieren notitieboekjes
✓ Draagbare diagnostische apparaten die geen concessies doen aan de schermgrootte
✓ Ingebouwde bedieningspanelen die passen binnen standaard wandplaatdieptes
✓ Draagbare instrumentatie waarbij elk gram en millimeter de bruikbaarheid in het veld beïnvloedt

▪ Precisieafmetingen voor Naadloze Integratie

De modulevoetafdruk van 114,60 mm × 184,10 mm biedt een royale rand voor lijmen, afdichten met pakkingen of lamineren van touchscreens, terwijl compacte totale afmetingen behouden blijven. Kritieke toleranties van ±0,20 mm maken directe montage mogelijk zonder complexe armaturen of afstelmechanismen.

De FPC-uitgang aan de onderrand met gestandaardiseerde ZIF-compatibele pitch vereenvoudigt kabelroutering in dunne behuizingen. De meegeleverde mechanische tekening biedt uitgebreide dimensionale gegevens voor behuizingsontwerp, waaronder:

◈ Actieve gebiedspositionering ten opzichte van module-randen
◈ FPC-buigradius aanbevelingen voor een betrouwbare flexibele levensduur
◈ LED-driver circuitpad locaties voor externe achtergrondverlichtingsregeling
◈ Richtlijnen voor integratie van touchscreens (0,3-0,5 mm overhang per zijde aanbevolen)

◆◆◆ Betrouwbaarheid Gekwalificeerd — Getest Boven Verwachtingen ◆◆◆

▪ Zes Rigoureuze Milieukwalificaties

De TXW800042B0 ondergaat uitgebreide stresstests die prestaties valideren in scenario's van implementatie in de echte wereld:

◈ Opslag bij Hoge Temperatuur (+70°C / 96 Uur):
Valideert materiaalstabiliteit en afdichtingsintegriteit onder extreme thermische stress in niet-operationele omstandigheden. Functionele verificatie na de test bevestigt geen ontbrekende segmenten, kortgesloten pixels of displaydegradatie.

◈ Opslag bij Lage Temperatuur (-20°C / 96 Uur):
Garandeert koude start-mogelijkheid en materiaalflexibiliteit bij temperaturen waar standaard displays te maken krijgen met toenemende viscositeit van vloeibare kristallen en instorting van de responstijd.

◈ Bedrijf bij Hoge Temperatuur (+60°C / 96 Uur):
De meest veeleisende test — volledige elektrische werking bij maximale nominale temperatuur. Het display moet alle functionele parameters behouden zonder thermische runaway, kleurverschuiving of voortijdige LED-degradatie. Lekkage van vloeibare kristallen onder operationele thermische stress leidt tot automatische afkeuring.

◈ Bedrijf bij Lage Temperatuur (-10°C / 96 Uur):
Verifieert real-time prestaties in koude omgevingen. Bellen bij lage temperaturen — veroorzaakt door differentiële thermische krimp — zijn strikt verboden. Losraken van de eindafdichting en regenboogeffecten in het frame zijn eveneens niet toegestaan.

◈ Opslag bij Hoge Temperatuur/Vochtigheid (50°C & 90% RV / 96 Uur):
Versnelt vochtinbrenging en corrosiemechanismen. De module moet de afdichtingsintegriteit en elektrische isolatie behouden in tropische of ongecontroleerde magazijnomgevingen.

◈ Thermische Schokcycli (10 Cycli: -10°C tot +60°C):
Onderwerpt de module aan snelle 30-minuten verblijfsovergangen tussen thermische extremen. Dit stelt mismatched coëfficiënten van thermische uitzetting tussen glas, metaal, polymeer en lijmmaterialen bloot. Regenboogeffecten in het frame en afdichtingsfouten zijn automatische afkeuringscriteria.

◆◆◆ Toepassingen — Waar Excellentie Kansen Ontmoet ◆◆◆

▪ Premium Tablet & E-reader Apparaten

De portret-geoptimaliseerde 1200×1920 resolutie, 550 cd/m² helderheid en 2,8 mm slank profiel vormen de ideale basis voor tablets van de volgende generatie. All-direction Viewing zorgt voor comfortabel lezen en browsen in elke oriëntatie — portret voor documenten, landschap voor video, of elke hoek daartussenin.

▪ Medische & Diagnostische Instrumentatie

De 16,7M kleurendiepte, stabiele gamma-kalibratie geladen vanuit OTP bij elke power cycle, en 30.000-uur LED-achtergrondverlichting voldoen aan de eisen van patiëntmonitoren, draagbare echografie-systemen en handheld diagnostische tools. De MIPI-interface integreert naadloos met Medical-Grade SoC's van Qualcomm, MediaTek

▪ Industriële HMI & Draagbare Besturingssystemen

Brede temperatuurwerking (-10°C tot +60°C), robuuste EMI-immuniteit via MIPI differentiële signalering en compacte afmetingen pakken de realiteit van fabrieks vloeren, servicevoertuigen en buitenshuis apparatuur aan. Het display blijft leesbaar door beschermend glas in omstandigheden met veel omgevingslicht.

▪ Gaming & Entertainment Handhelds

Hoge pixeldichtheid, snelle responstijd en levendige kleurweergave creëren meeslepende game-ervaringen. Het slanke profiel maakt ergonomische ontwerpen mogelijk die handen niet vermoeien tijdens lange speelsessies. All-Direction Viewing ondersteunt multiplayer-scenario's waarbij apparaten worden gedeeld en vanuit verschillende hoeken worden bekeken.

▪ Automotive Interieur Displays

De portretoriëntatie is geschikt voor informatie-displays in de middenconsole, entertainmentsystemen achterin en digitale spiegelvervangingen. Brede temperatuurkwalificatie adresseert extreme cabinetemperaturen van parkeren in de woestijn tot koude starts in de poolgebieden. MIPI-compatibiliteit vereenvoudigt de integratie met moderne automotive infotainmentprocessors.

◆◆◆ Maatwerk & Technische Ondersteuning ◆◆◆

✦ Uw Visie, Onze Techniek ✦

Shenzhen Tianxianwei Technology biedt uitgebreide maatwerkdiensten om de TXW800042B0 te transformeren in uw perfecte displayoplossing:

✦ Helderheidsverbetering
LED-stroom- en aantalwijzigingen voor varianten die zonlicht-leesbaar zijn met 800+ cd/m².

✦ Touch Integratie
Projected Capacitive (PCAP) touch screen lamineren met anti-reflecterende en anti-vingerafdruk coatings.

✦ Cover Glass Opties
Chemisch versterkt Gorilla Glass, vandalismebestendig polycarbonaat, of op maat gesneden optische substraten.

✦ Interface Bridging
MIPI-naar-LVDS of MIPI-naar-RGB converterkaarten voor compatibiliteit met oudere systemen.

✦ Aangepaste FPC-routering
Alternatieve uitgangsposities van de staart, lengtes en connectortypes voor unieke mechanische beperkingen.

✦ Optische Bonding
LOCA of OCA lamineren elimineert interne reflecties, waardoor het contrast en de leesbaarheid buitenshuis met 20-40% worden verbeterd.
