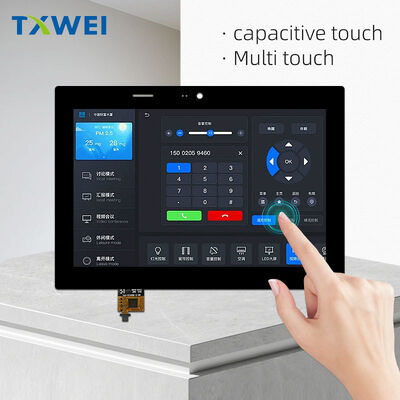

8-inch capacitief aanraakscherm LCD-scherm MIPI-interface 1200 * 1920 beveiligingsdisplay plantenlichtregelingsdisplaymodule

MOQ: 1
Prijs: Onderhandelbaar
Leveringstermijn: 7-16 dagen
Betalingswijze: L/C, D/A, D/P, T/T
Toeleveringskapaciteit: 10000 STUKS
Detailinformatie
Productbeschrijving
Detailinformatie
Plaats van herkomst
SHENZHEN
Merknaam
TXWEI
Certificering
CE FCC ROHS
Modelnummer
TXW800042B0-YLT
Document
TXW800042B0-YLT_SPEC.pdf
Aantal pixels:
1200*1920
Kijkrichting:
IPS
Display interface:
MIPI 4 rijstrook
Helderheid:
500 nits
Actief gebied:
107.64 maal 172.22
Omtrekgrootte:
137,61*197,06*4,5mm
Bedrijfstemperatuur:
-10+60°C
Opslagtemperatuur:
-20+70 ℃
Aantal pinnen:
31pin
Touch-technologie:
G+G
Aanraakinterface:
IIC
Raak IC aan:
GT1151QM
Markeren:

8-inch capacitief aanraakscherm LCD

,

MIPI-interface beveiligingsdisplaymodule

,

TFT LCD plantenlichtregelingsdisplay

Productbeschrijving

TXW800042B0-YLT

8,0" WQXGA+ TFT LCD met geïntegreerde CTP

1200 × 1920 · 4-Lane MIPI · 500cd/m² · 2,80 mm LCM · G+G Capacitieve Touch · Weergave in alle richtingenProductfilosofie
De TXW800042B0-YLT vertegenwoordigt een fundamentele heroverweging van wat een displaymodule kan zijn. Het is niet zomaar een scherm met een touchpanel. Het is een verenigd opto-elektronisch systeem — display, touch en verlichting, ontworpen als één coherente entiteit.
Deze module pakt een specifieke ontwerp spanning aan in moderne draagbare elektronica: het conflict tussen toenemende pixeldichtheid en afnemende fysieke dikte. Met 2,80 mm voor alleen de LCM en 4,85 mm totaal met touch-integratie, bereikt het een vormfactor die vijf jaar geleden onpraktisch zou zijn geweest, terwijl het 2,3 miljoen individueel adresseerbare pixels levert over een portret-georiënteerde diagonaal van 8,0 inch.

Display Architectuur

Pixelmatrix

De actieve matrix maakt gebruik van 1200 kolommen en 1920 rijen dunne-filmtransistoren, die elk een RGB verticale streep subpixel triade aansturen. De horizontale pitch van 0,0299 mm bij een verticale pitch van 0,0897 mm levert een pixeldichtheid op die voldoende is voor typografische verfijning op typische handheld kijkafstanden — ongeveer 40 tot 60 centimeter — zonder de computationele en stroomkosten van 4K-klasse resoluties.
Het actieve gebied van 107,64 mm × 172,22 mm bezet een beeldverhouding van 10:16. Deze oriëntatie geeft prioriteit aan verticale informatie-dichtheid, een beslissing die de beoogde inzet van de module weerspiegelt in document-centrische toepassingen, scrollende interfaces en portret-georiënteerde instrumentatie waarbij de hoogte de informatiehiërarchie bepaalt.

Optische Modus

Normaal Zwarte transmissive werking biedt twee duidelijke voordelen. Ten eerste presenteert de niet-geactiveerde toestand een diep, lichtabsorberend oppervlak — functioneel een neutraal-dichtheidsfilter — wat het waargenomen stroomverbruik tijdens inactieve toestanden vermindert en het contrast onder omgevingsverlichting verbetert. Ten tweede produceert de spanningsafhankelijke optische rotatie van de vloeibare kristallaag een gammareactie die nauwer aansluit bij de menselijke luminantieperceptie dan Normaal Witte alternatieven, met name in de kritieke schaduwregio onder 20% digitale aansturing.

Kijkken Kenmerken

All O'Clock kijktechnologie elimineert de directionele asymmetrie die conventionele TFT-ontwerpen beperkt. De optische stapel — polarisator, retardatiefilms, vloeibare kristallaag en tweede polarisator — is zo ontworpen dat de kegel van acceptabel contrast uniform over 360 graden azimut uitstrekt. Dit wordt bereikt door gecontroleerde pretilt hoekverdeling en dual-domain of multi-domain vloeibare kristaluitlijning, in plaats van eenvoudige compensatiefilmstapeling.
Het praktische gevolg: een apparaat dat in een gedeelde kijkomgeving wordt gemonteerd — medische kar, industriële paneel, of gaming handheld — presenteert identieke kleur en contrast, ongeacht de positie van de waarnemer. Geen kleuromkering. Geen gammaverschuiving. Geen luminantie-instorting onder schuine hoeken.

Touch Integratie

Structureel Ontwerp

Het capacitieve touchpanel maakt gebruik van een G+G (Glas + Glas) architectuur: een 1,1 mm Panda glas deklens, 0,20 mm SCA optische bondinglaag, 0,55 mm sensor glas met gepatroonde ITO of metaalgaas elektroden, en een tweede 0,20 mm SCA laag die aan het displayoppervlak is gelamineerd. Totale dikte van de touch-stapel: 1,85 mm ± 0,15 mm, exclusief hulpstoffen.
Deze constructie geeft prioriteit aan duurzaamheid en optische helderheid boven absolute dunheid. Het 1,1 mm dekglaasje biedt ≥7H oppervlaktehardheid onder een belasting van 750 g — voldoende om krassen van sleutels, stylusdruk en incidentele slijtage in veld-omgevingen te weerstaan. De SCA (Solid Clear Adhesive) lagen elimineren de luchtspleten die Fresnel-reflecties en parallaxfouten veroorzaken in alternatieven met pakkingbinding.

Sensor Kenmerken

De GT1151QM controller ondersteunt vijfpunts gelijktijdige tracking met handschoen- en natte-hand bedieningsmodi. Dit zijn geen marketingfuncties, maar technische noodzakelijkheden: medisch personeel bedient apparaten met latex- of nitrilhandschoenen; industriële operators werken met vochtige of vervuilde handen; buitengebruikers komen regen en condensatie tegen.
De controller communiceert via I2C op 1,8V logische niveaus, met aparte 2,8V analoge voeding. Interrupt-gestuurde rapportage (CTP_INT pin) elimineert polling overhead op de hostprocessor, waardoor het stroomverbruik van het systeem wordt verminderd en de touch-latentie wordt verbeterd. Een speciale resetlijn (CTP_RST) maakt herstel van de controller mogelijk zonder volledige systeemherstart.

Optische Integratie

Het touchpanel bevat een IR zwart semi-transparant filtergebied met specifieke spectrale kenmerken: 5–15% transmissie bij 550 nm zichtbare golflengte, >80% transmissie bij 850 nm infrarood. Dit maakt nabijheidssensoren of detectie van omgevingslicht achter het dekglaasje mogelijk zonder de esthetiek van het display te beïnvloeden — het sensorgebied verschijnt als uniform zwart voor de gebruiker, terwijl het transparant blijft voor IR-zenders en -ontvangers.

Interface Ontwerp

MIPI DSI Implementatie

De 4-lane MIPI DSI-interface vertegenwoordigt een bewuste afwijking van oudere parallelle RGB- en LVDS-standaarden. Elke datalane werkt als een volledig differentiële paar — D0P/D0N tot D3P/D3N — met een speciaal klokpaar CLKP/CLKN. Deze architectuur biedt inherente common-mode ruisonderdrukking, waardoor betrouwbare werking mogelijk is in elektromagnetisch vijandige omgevingen: nabij mobiele zendontvangers, schakelende voedingen en elektromotoren.
Het seriële protocol vermindert het aantal pinnen tot 31 in totaal — inclusief voeding, aarde en achtergrondverlichting — vergeleken met 40+ voor parallelle alternatieven. Deze reductie vertaalt zich direct naar kleinere connectoren, eenvoudigere PCB-routering en minder bulk van flexkabels. Voor draagbare apparaten waar elke milligram en kubieke millimeter ontwerpkosten met zich meebrengt, zijn deze besparingen niet triviaal.

Pin Organisatie

De 31-pins FPC groepeert functioneel gerelateerde signalen met afwisselende aardverbindingen:
  • Pinnen 1–3: LED A (achtergrondverlichting anode, drievoudig redundant)
  • Pinnen 5–8: LED K (achtergrondverlichting kathode, viervoudige retour)
  • Pinnen 11–12: D2P/D2N (MIPI datalane 2)
  • Pinnen 14–15: D1P/D1N (MIPI datalane 1)
  • Pinnen 17–18: CLKP/CLKN (MIPI klok)
  • Pinnen 20–21: D0P/D0N (MIPI datalane 0)
  • Pinnen 23–24: D3P/D3N (MIPI datalane 3)
Aarde pinnen op 9, 10, 13, 16, 19, 22, 25, 28 bieden retourpaden en afscherming tussen snelle differentiële paren. De NC pinnen (4, 26) reserveren posities voor toekomstige interface-uitbreiding of testtoegang.

Voedingsarchitectuur

Spanningsrails

De module vereist drie afzonderlijke voedingsdomeinen:
IOVCC (1,65V – 3,3V): I/O logische voeding met brede compatibiliteit. De minimale 1,65V maakt directe interface met moderne low-voltage SoC's mogelijk; de maximale 3,3V is geschikt voor oudere 3,3V logische families zonder niveauvertaling.
VDD (2,8V – 3,3V): Ingang van de kern DC/DC-omvormer. De interne ladingspomp genereert alle TFT-specifieke spanningen vanuit deze enkele rail — VGH (~18V, gate AAN), VGL (~-8V, gate UIT), VSP/VSN (analoge referentie), en VCOM (gemeenschappelijke elektrode).
CTP_VDD (2,8V): Toegewijde analoge voeding voor de touch controller, geïsoleerd van de displayvoeding om koppeling van schakelruis naar capacitieve detectiekanalen te voorkomen.

Sequentie Vereisten

De HX8279D driver IC handhaaft strikte power-on sequencing om latch-up te voorkomen en een betrouwbare initialisatie te garanderen:
  1. VDD stijgt tot operationele drempel
  2. RESETB wordt laag gezet voor de minimaal gespecificeerde duur
  3. VGL wordt gegenereerd vóór VGH (Schottky-diode bescherming tussen VGL en GND voorkomt parasitaire SCR-activering wanneer VDD en VSP tegelijkertijd starten)
  4. VGH stijgt na stabilisatie van VGL
  5. MIPI-interface gaat naar High-Speed modus, ontvangt initialisatiecodes
  6. GOA MUX en timingregisters worden geschreven binnen 50 ms na vrijgave van de reset
  7. Display-uitgangen worden ingeschakeld, met weergave van het eerste frame met fabrieksstandaard gamma
Power-off sequencing keert deze volgorde om, met STBYB-activering die een gecontroleerde uitschakeling triggert. De interne state machine beheert de rail-sequencing autonoom, waardoor de externe voedingsbeheercomplexiteit wordt verminderd.

Verlichtingssysteem

LED Array

Zevenentwintig witte LED's in edge-lighting configuratie zorgen voor uniforme achtergrondverlichting over het actieve gebied van 107,64 mm × 172,22 mm. De array werkt bij 8,4V–9,6V voorwaartse spanning met een typische stroom van 225 mA, wat resulteert in een luminantie van 500 cd/m² door de display- en touch-stapel.
De edge-lighting benadering — LED's gepositioneerd langs een of meer paneelranden, met licht geleid door een reflecterende holte en geëxtraheerd via een diffuser film — bereikt de LCM-dikte van 2,80 mm die directe achtergrondverlichting niet kan. De afweging is absolute luminantie: 500 cd/m² is voldoende voor binnen- en gematigd buitengebruik, maar vereist verbetering voor leesbaarheid in direct zonlicht.

Levensduur Kenmerken

De levensduur van de LED's is gespecificeerd op 30.000 uur tot 50% van de initiële helderheid, gemeten bij 32 mA per LED. Deze metriek weerspiegelt reële degradatie in plaats van catastrofale storing — de achtergrondverlichting dimt geleidelijk, wat een zichtbare indicatie geeft van het einde van de levensduur in plaats van abrupte duisternis.
De specificatie waarschuwt expliciet dat een bedrijfsstroom boven 37 mA per LED de degradatie versnelt. Deze transparantie maakt geïnformeerd thermisch en elektrisch ontwerp mogelijk: implementeer juiste stroomregeling, adequate warmteafvoer, en misschien het belangrijkst, door de gebruiker instelbare helderheidsregelingen die standaard op gematigde niveaus staan in plaats van maximale output.

Milieu Kwalificatie

Zes kwalificatietests valideren de milieuweerstand:
Opslag bij Hoge Temperatuur (+70°C, 96 uur): Valideert materiaalstabiliteit en afdichtingsintegriteit onder thermische stress zonder elektrische werking. Functionele verificatie na de test bevestigt geen ontbrekende segmenten, kortgesloten pixels of displaydegradatie.
Opslag bij Lage Temperatuur (-20°C, 96 uur): Garandeert koude start-mogelijkheid en materiaalflexibiliteit. Standaard displays lijden aan toename van de viscositeit van vloeibare kristallen en instorting van de reactietijd bij deze temperaturen; deze module blijft operationeel paraat.
Werking bij Hoge Temperatuur (+60°C, 96 uur): Volledige elektrische werking bij maximale nominale temperatuur. Het display moet alle functionele parameters behouden zonder thermische runaway, kleurverschuiving of voortijdige LED-degradatie. Lekkage van vloeibare kristallen onder operationele thermische stress leidt tot automatische afkeuring.
Werking bij Lage Temperatuur (-10°C, 96 uur): Verifieert real-time prestaties in koude omgevingen. Lage-temperatuur bellen — veroorzaakt door differentiële thermische krimp tussen glasubstraten en vloeibare kristalvulling — zijn strikt verboden. Losraken van de eindafdichting en regenboogeffecten in het frame zijn eveneens niet toegestaan.
Opslag bij Hoge Temperatuur/Vochtigheid (50°C, 90% RV, 96 uur): Versnelt vochtinfiltratie en corrosiemechanismen. De module moet de integriteit van de afdichting en elektrische isolatie behouden in tropische of ongecontroleerde magazijnomgevingen.
Thermische Schok Cycli (10 cycli, -10°C tot +60°C, 30 minuten verblijf): Stelt mismatches in de thermische uitzettingscoëfficiënt tussen glas, metaal, polymeer en lijmmaterialen bloot. Regenboogeffecten in het frame en afdichtingsfouten zijn automatische afkeuringscriteria.

Mechanische Integratie

Module Afmetingen

De LCM meet 114,60 mm × 184,10 mm × 2,80 mm. Met touch-integratie neemt de totale dikte toe tot 4,85 mm ± 0,2 mm. Het touchpanel overschrijdt het actieve displaygebied met ongeveer 0,4 mm per zijde — 108,44 mm × 173,02 mm zichtbaar gebied versus 107,64 mm × 172,22 mm actief displaygebied — om laminatietoleranties op te vangen en volledige touch-dekking te garanderen.

Dekglas Kenmerken

De 1,1 mm Panda glas deklens bevat:
  • AF (Anti-Fingerprint) coating: oleofobe oppervlaktebehandeling die de zichtbaarheid van vlekken en de reinigingsfrequentie vermindert
  • Zwarte geprinte rand: verbergt lijmranden, sensordraden en randdiscontinuïteiten voor het zicht van de gebruiker
  • IR semi-transparant gebied: zoals beschreven in de sectie touch-integratie
  • Beschermfolie: aangebracht tijdens de productie, verwijderd door de integrator vóór de eindmontage

FPC Ontwerp

De display FPC komt uit de onderrand met een pitch van 0,50 mm, 31 posities, compatibel met FH26-31S-0.3SHW(10) connector of equivalent. De touch FPC komt apart uit met 8 posities voor I2C-interface. Beide FPC's bevatten elektromagnetische afschermingsfolie aan beide zijden om te voorkomen dat snelle MIPI-signalen koppelen naar capacitieve touch-detectiekanalen.
Een stalen verstevigingsplaat (0,2 mm dikte) biedt mechanische ondersteuning en elektrische aarding in het connectorgebied. De CTP FPC bevat een trekbandje voor het verwijderen van de beschermfolie — een klein detail dat lijmresten en contaminatie tijdens de montage voorkomt.

Toepassingen

Medische Instrumentatie

De kleurdiepte van 16,7M, stabiele gamma-kalibratie van OTP, en handschoen-compatibele touch voldoen aan de eisen voor patiëntmonitoren, draagbare echografie en handheld diagnostische hulpmiddelen. De portretoriëntatie is geschikt voor weergave van vitale functies en beoordeling van longitudinale patiëntgegevens.

Industriële Mens-Machine Interface

Brede temperatuurwerking (-10°C tot +60°C), robuuste EMI-immuniteit via MIPI differentiële signalering, en 7H oppervlaktehardheid pakken de realiteit van de fabrieksvloer aan. Het display blijft leesbaar door beschermend dekglaas in omstandigheden met veel omgevingslicht.

Draagbare Spel en Entertainment

Hoge pixeldichtheid en snelle reactietijd creëren meeslepende ervaringen. Het slanke profiel maakt ergonomische ontwerpen mogelijk die handen niet vermoeien tijdens lange sessies. Weergave in alle richtingen ondersteunt multiplayer-scenario's met gedeelde apparaten.

Automotive Interieur

Portretoriëntatie is geschikt voor informatie-displays in de middenconsole en entertainment achterin. Brede temperatuurkwalificatie adresseert de thermische extremen van de cabine, van parkeren in de woestijn tot koude starts in de poolgebieden. MIPI-compatibiliteit vereenvoudigt de integratie met moderne automotive infotainment-processors.
